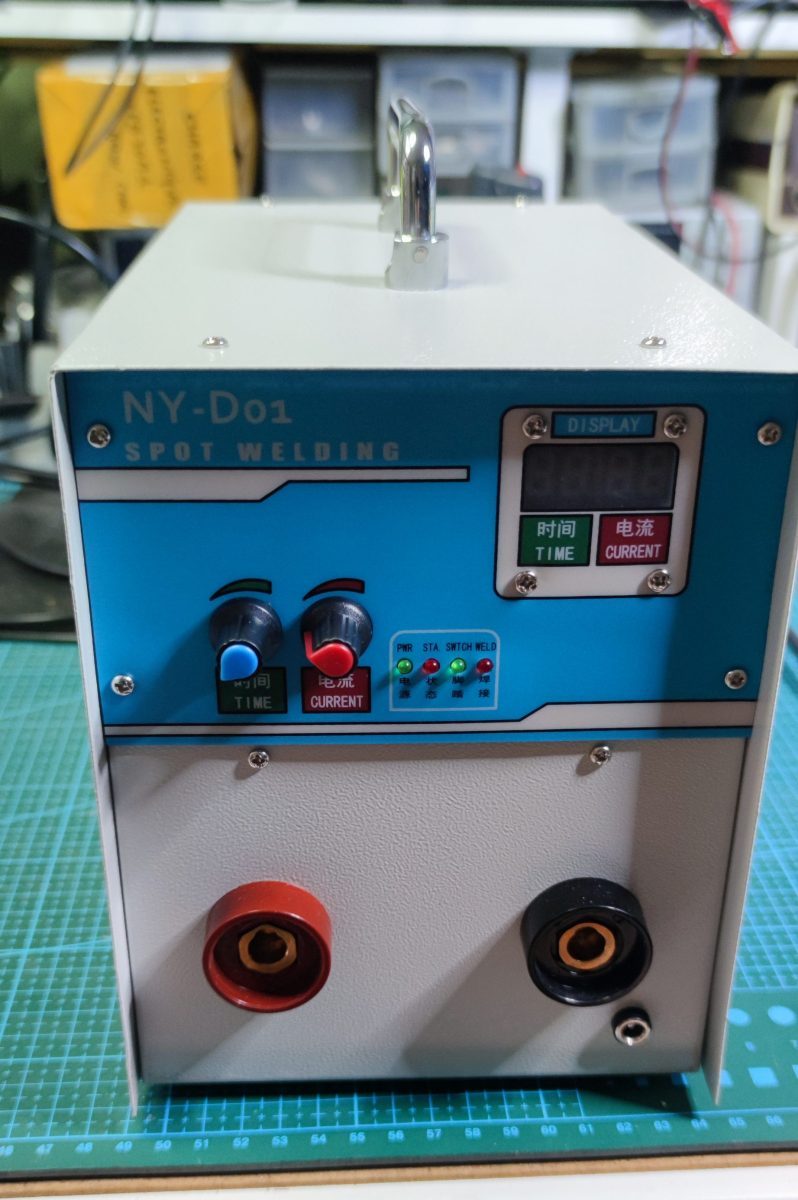

Spot Welding 100A

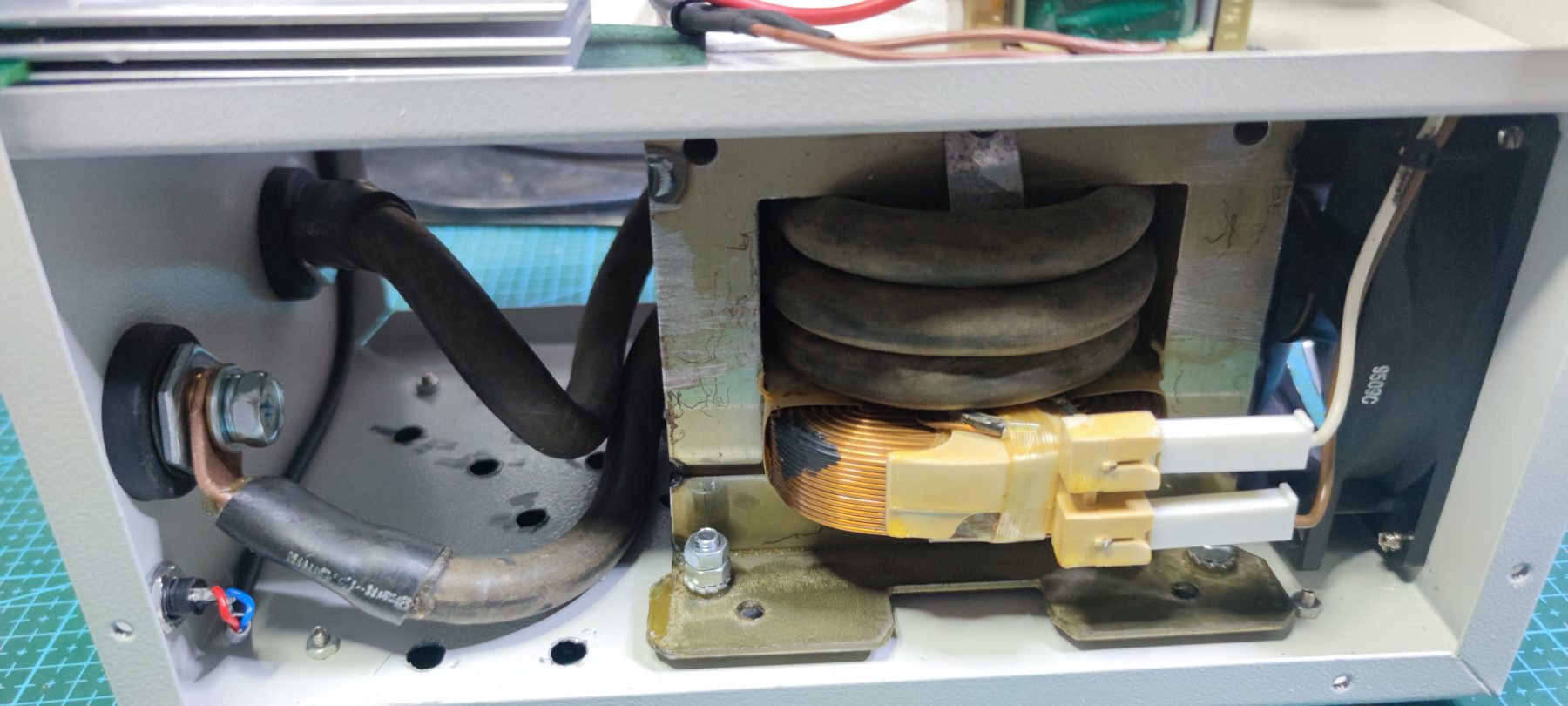

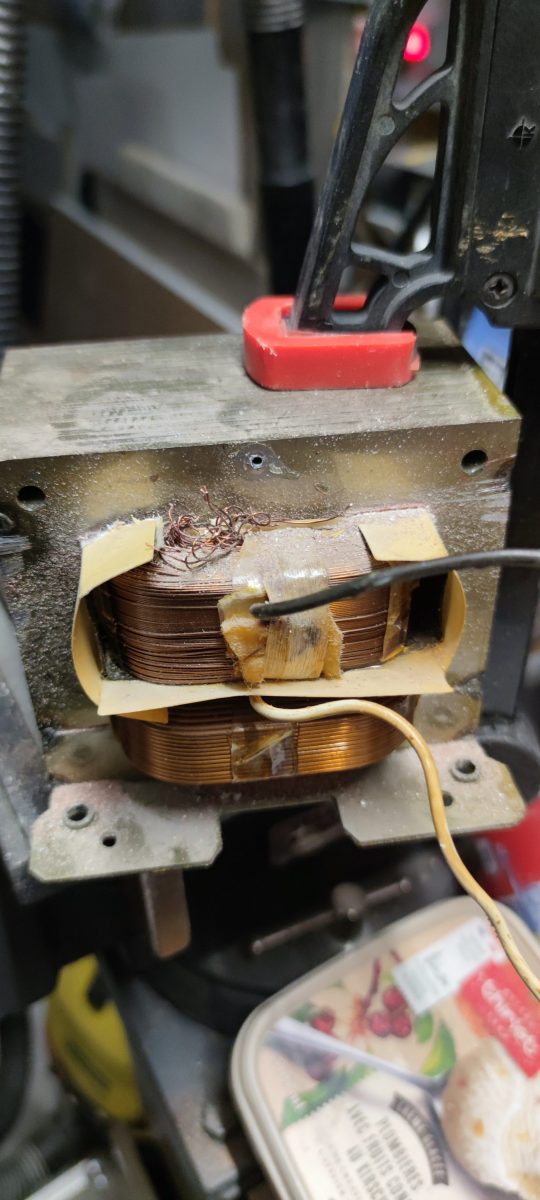

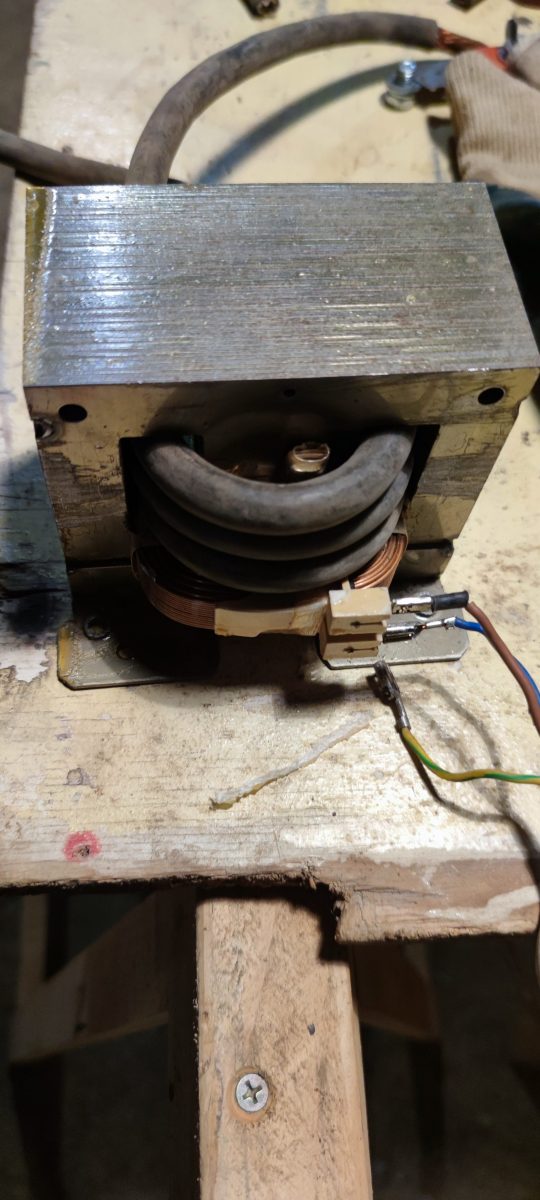

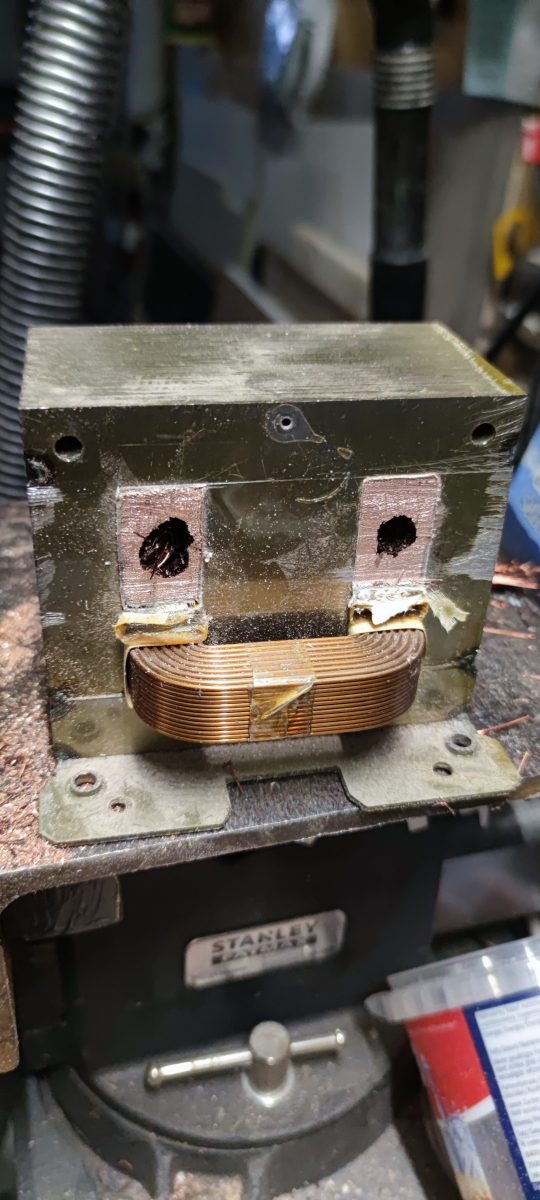

Ma Soudeuse par point réalisée avec un très gros transformateur d’ancien Micro-Ondes et du câble de poste a souder ARC pure cuivre.

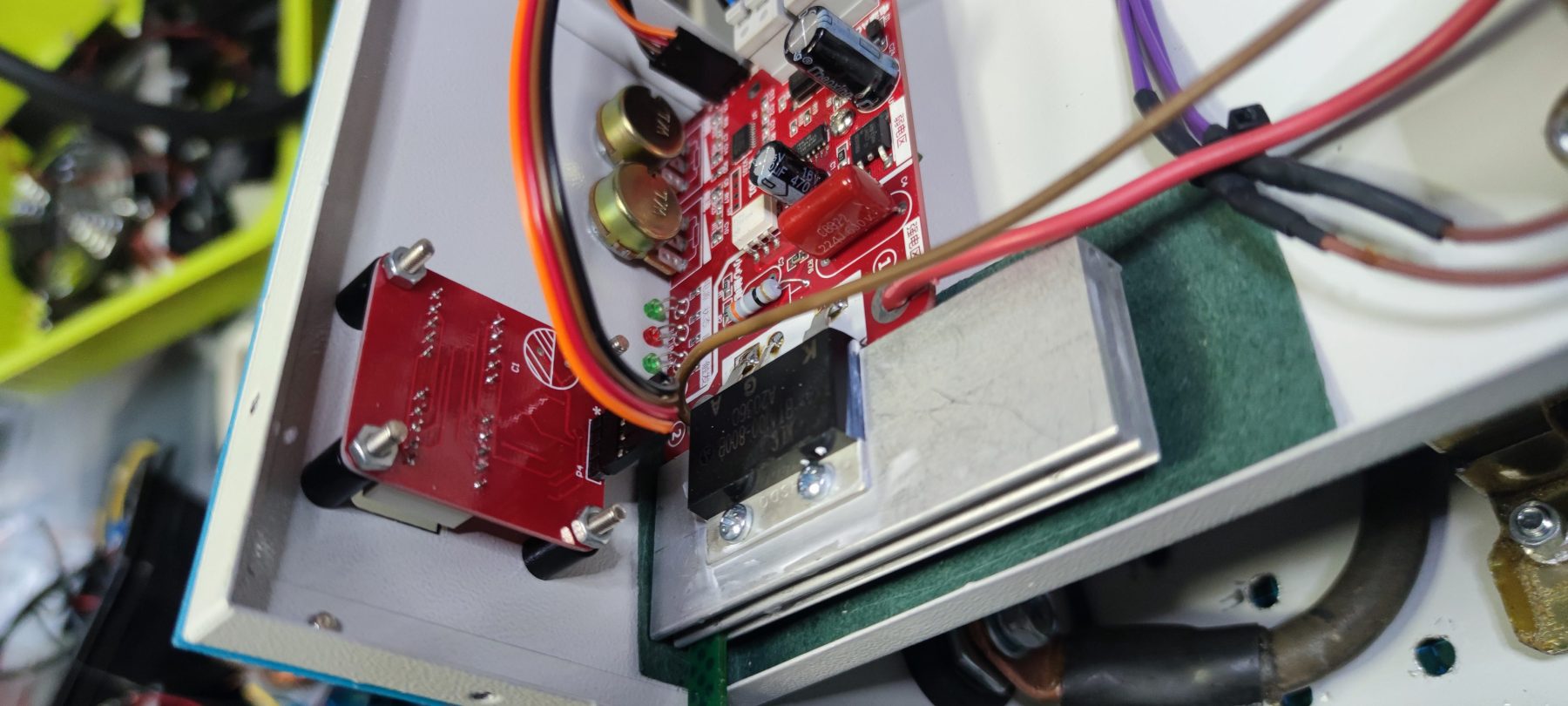

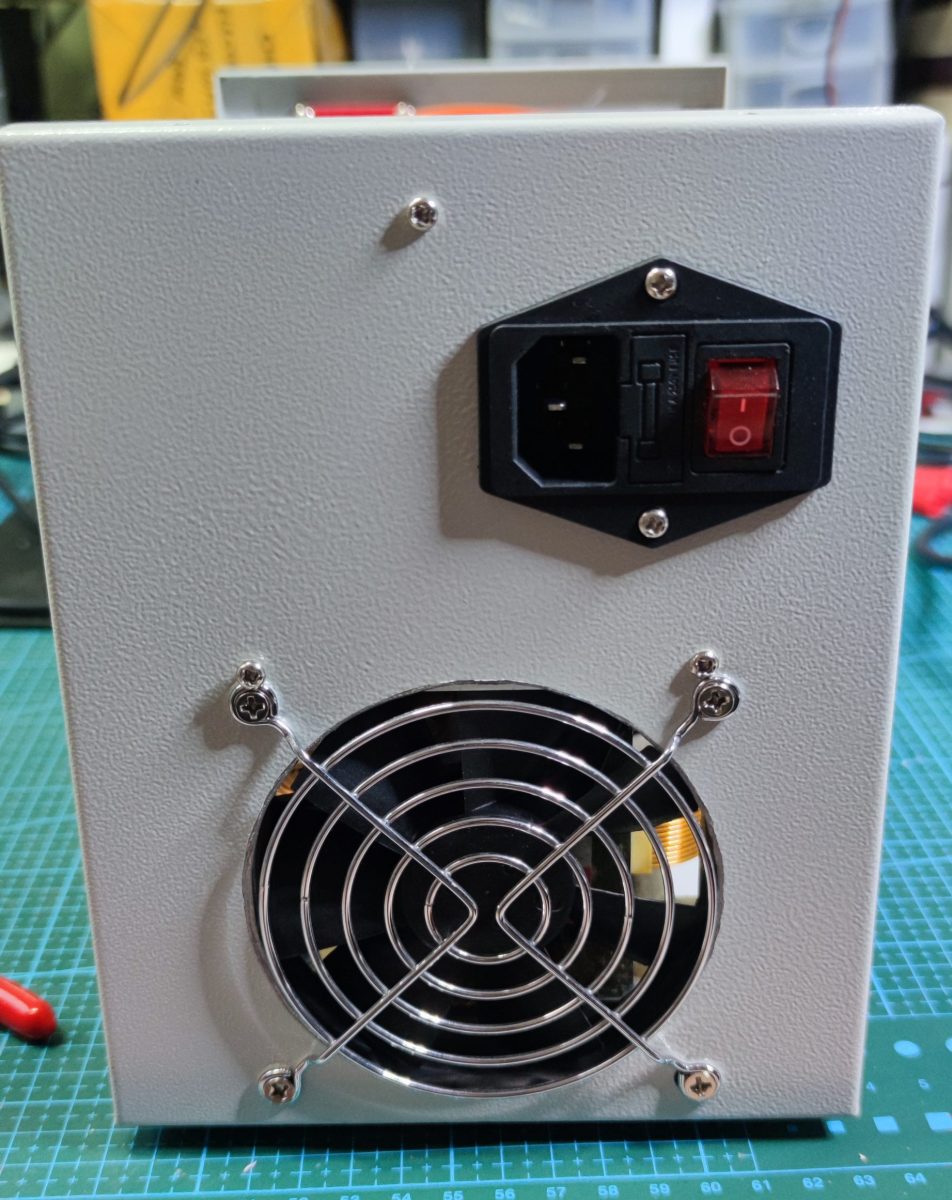

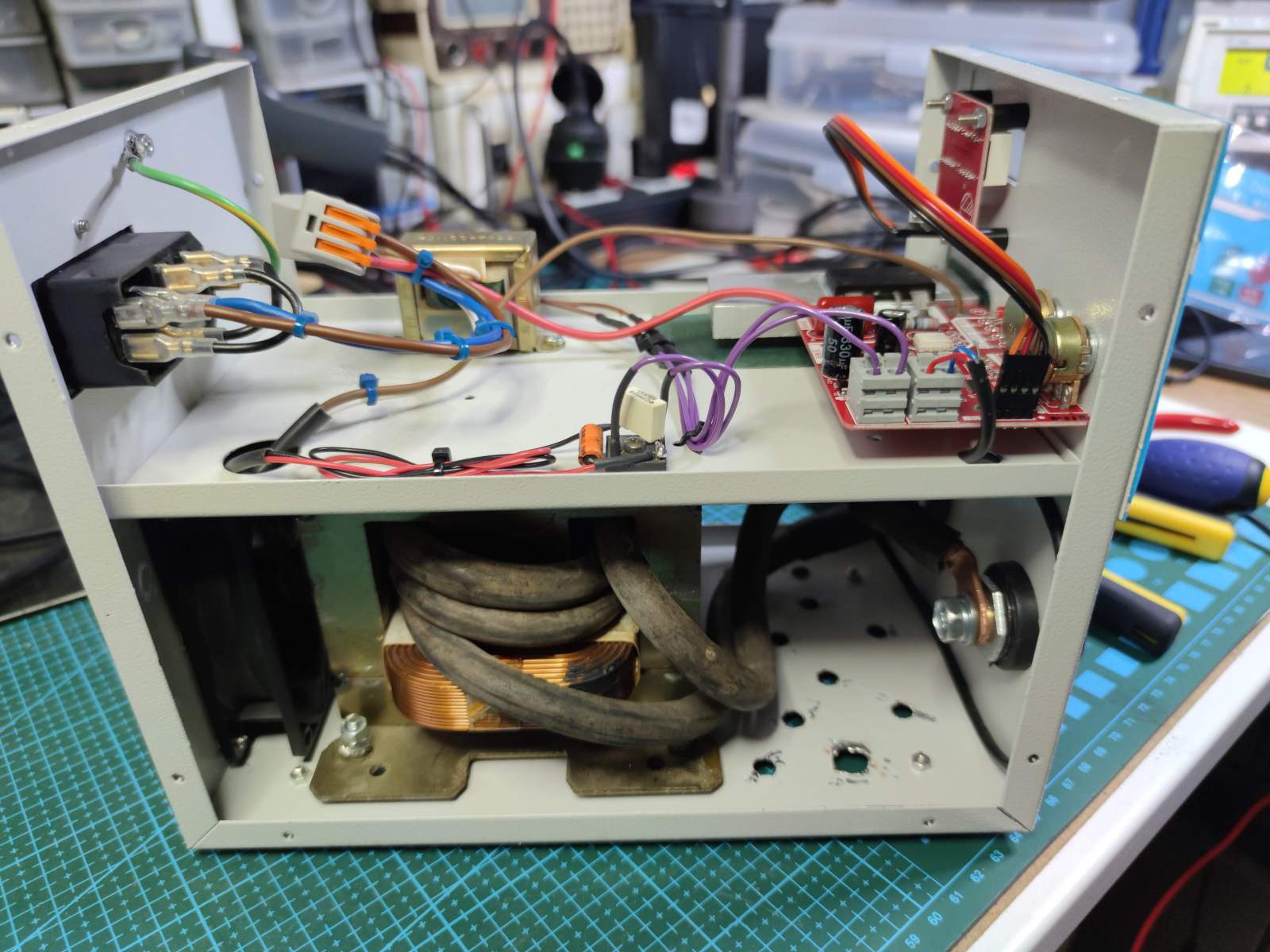

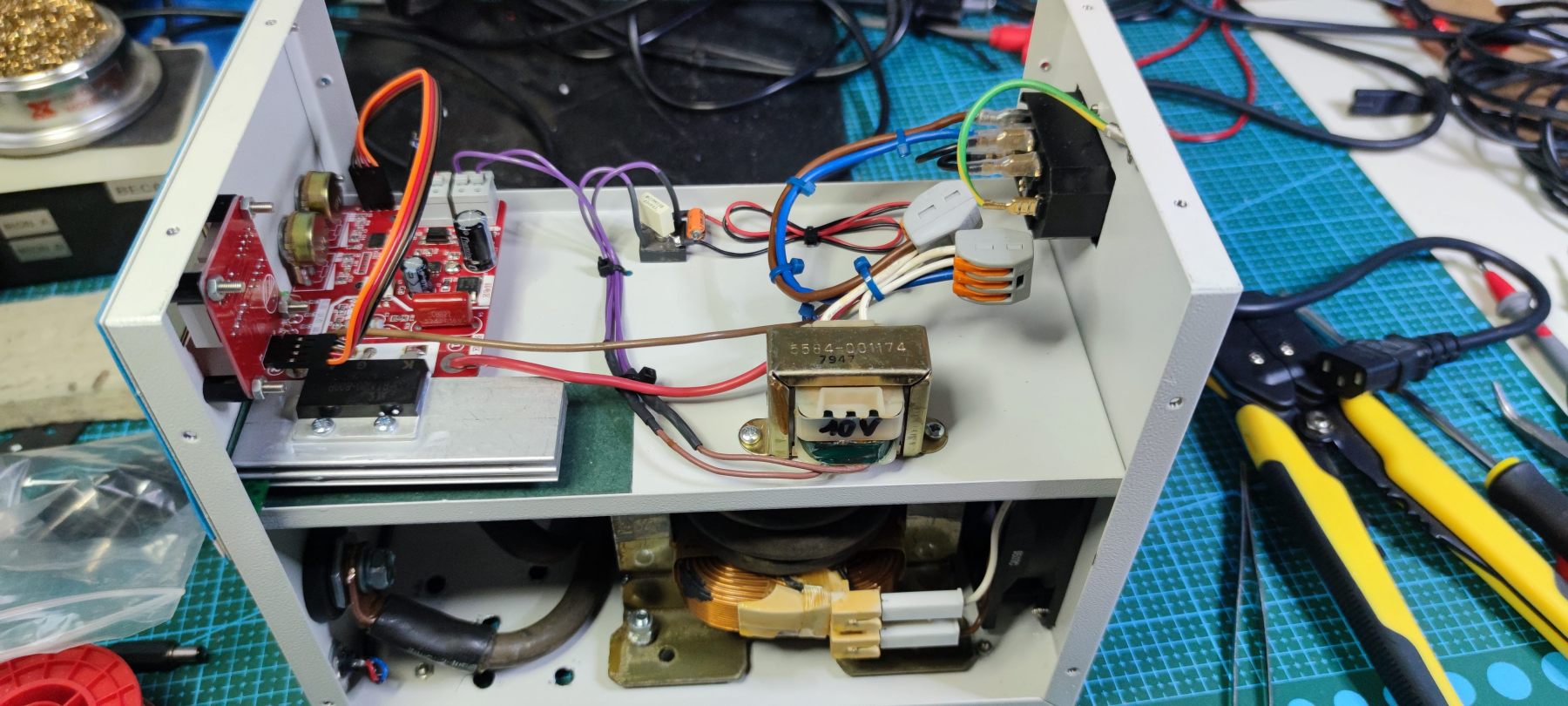

Monté avec un kit /coffret électronique chinois modifié avec ajout d’un ventilateur et isolation renforcé.
Caractéristiques et spécifications :
Les principales caractéristiques du contrôleur :
1 : microcontrôleur STM8 pour effectuer la gestion.
2 : Isolation par optocoupleur, plus sécurisée.
3 : cordon d’alimentation et ligne de commande au pied avec borne de connexion rapide sans vis, plus pratique et fiable.
4: temps d’entrée, courant utilisant un potentiomètre monobloc de haute précision, pour garantir une entrée fiable et pratique
5 : l’alimentation, l’état, le pied, l’indicateur de déclenchement intégrés, l’état de fonctionnement est clairement visible.
6 : conception avec un circuit de détection de passage à zéro fiable pour garantir une précision du déphasage SCR.
7 : Le contrôleur avec thyristor de 100A.
8 : une interface de contrôle numérique, pour pouvoir afficher le temps et le courant défini actuellement.
9 : entrée de temps 1-50, cycle unitaire (1 cycle est 20 ms), entrée de courant (30-99 %)
