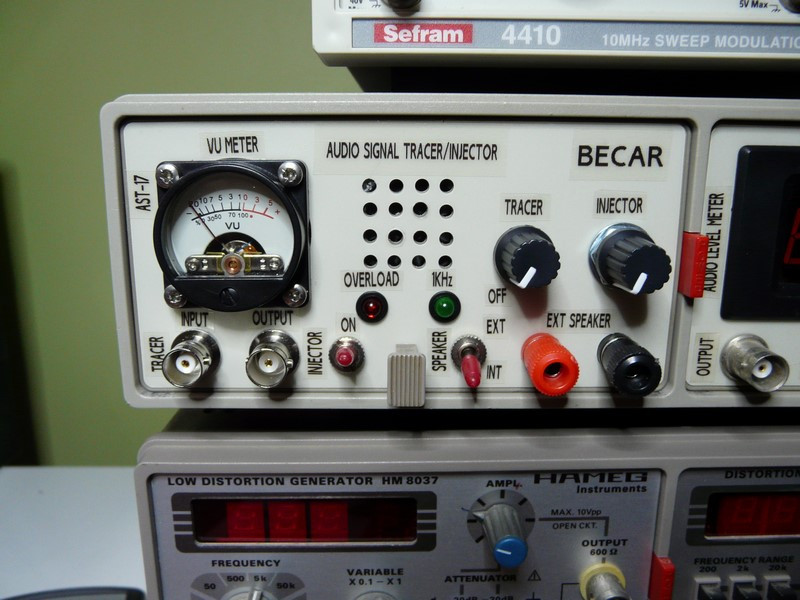

Audio Signal Tracer (AST-17)

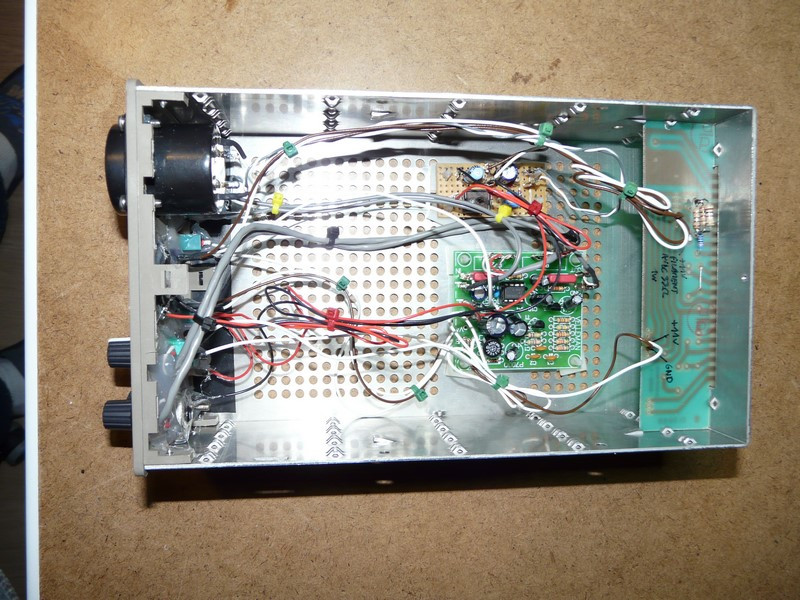

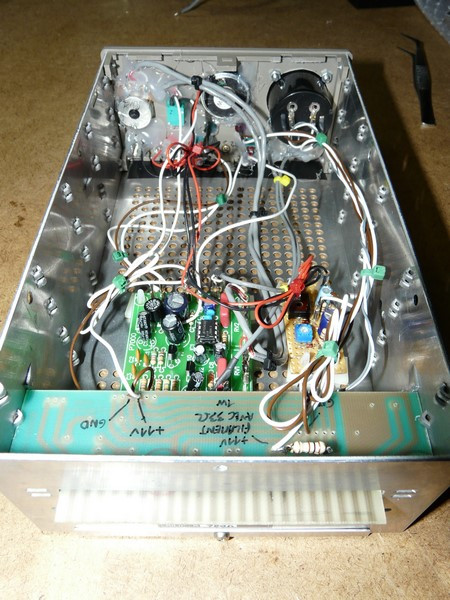

Voici mon traceur de signal audio dans un module vide HAMEG HM800.

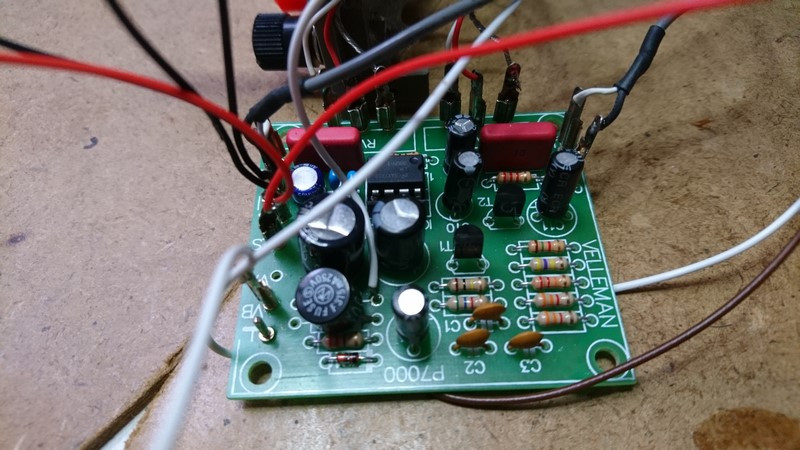

Il est réalisé à partir du KIT Velleman K7000 de très bon rapport qualité/prix modifié pour répondre à mes besoins:

– Possibilité de couper l’injecteur de 1KHz + LED de présence 1KHz

– Changement du LM386N-1 par un modèle LM386N-3 plus performant

– Ajout fusible TR5 de protection

– Ajout d’un module pour le VU-Mètre et la LED de détection de la saturation

– Remplacement des potentiomètres d’origine

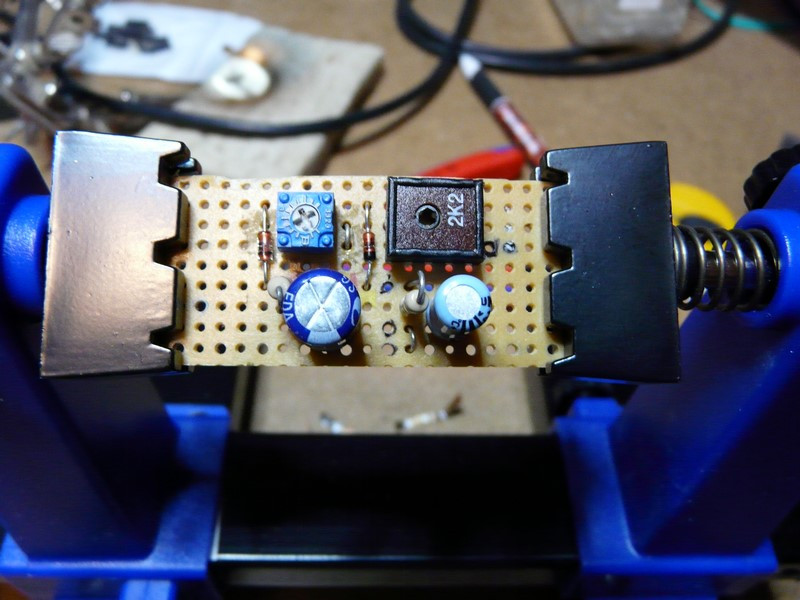

Le Module Vu-Metre est basé sur le schéma de l’excellent site de SONELEC-Musique :

https://www.sonelec-musique.com/electronique_realisations_vumetre_010.html

A adapté en fonction du Vu-mètre et d’ajout d’une LED de saturation

Caractéristiques:

– Impédance d’entrée 50 KOhms

– Sensibilité de 3.5mV à 10V RMS

– Signal Tracer à base de LM386 avec un gain 40dB (x100)

– Injecteur 1Khz avec amplitude réglable de 0 à 2.5V RMS

– Volume réglable (Max 1/2W 8Ohms)

– VU-Mètre analogique retro éclairé

– HP interne

– Sortie HP externe commutable pour une meilleur écoute

– LED de saturation du signal audio (entre 0 et 3dB)

– Blindé
