10MHZ OCXO MASTER CLOCK (10MC-20)

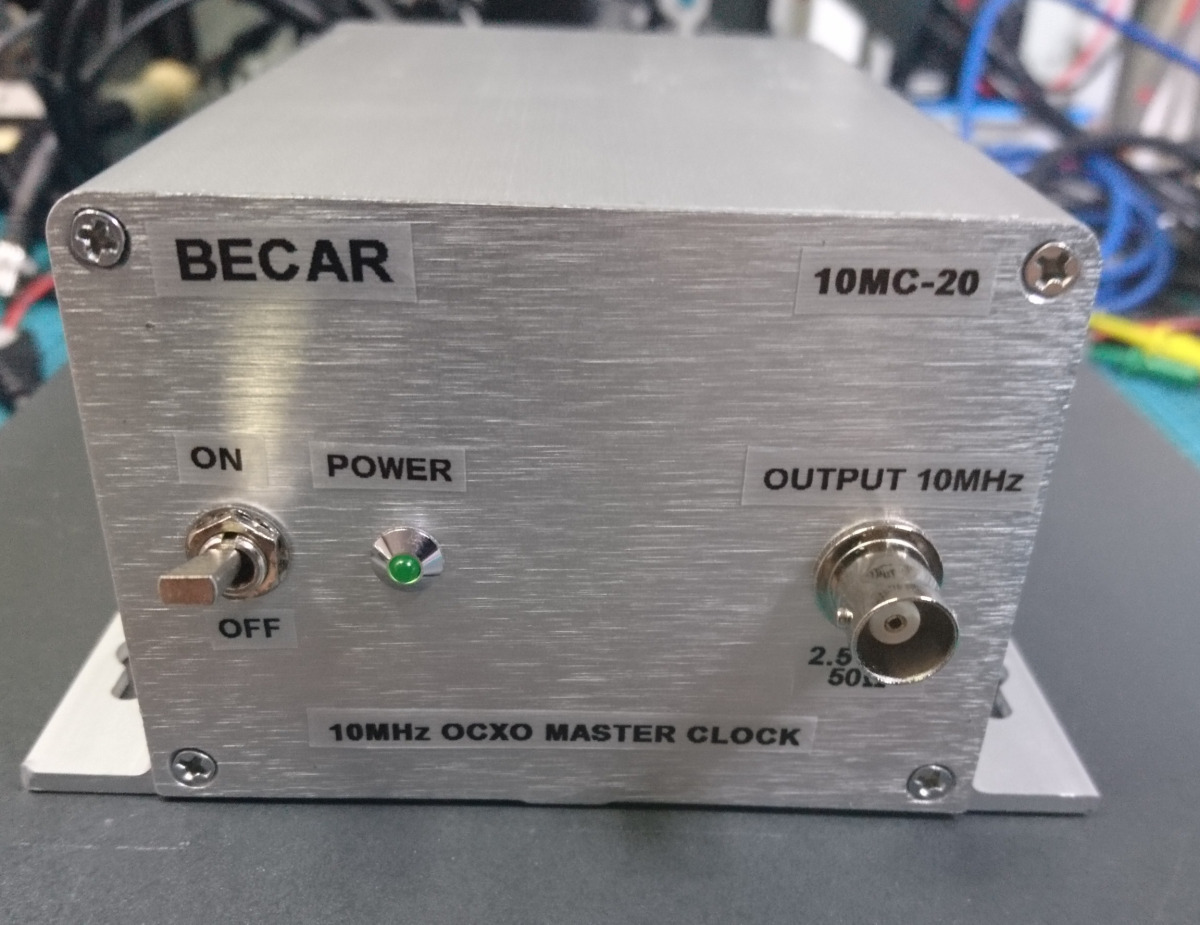

Voici mon générateur maitre 10MHz de haute précision utilisé comme La Référence dans mon laboratoire
Caractéristiques:

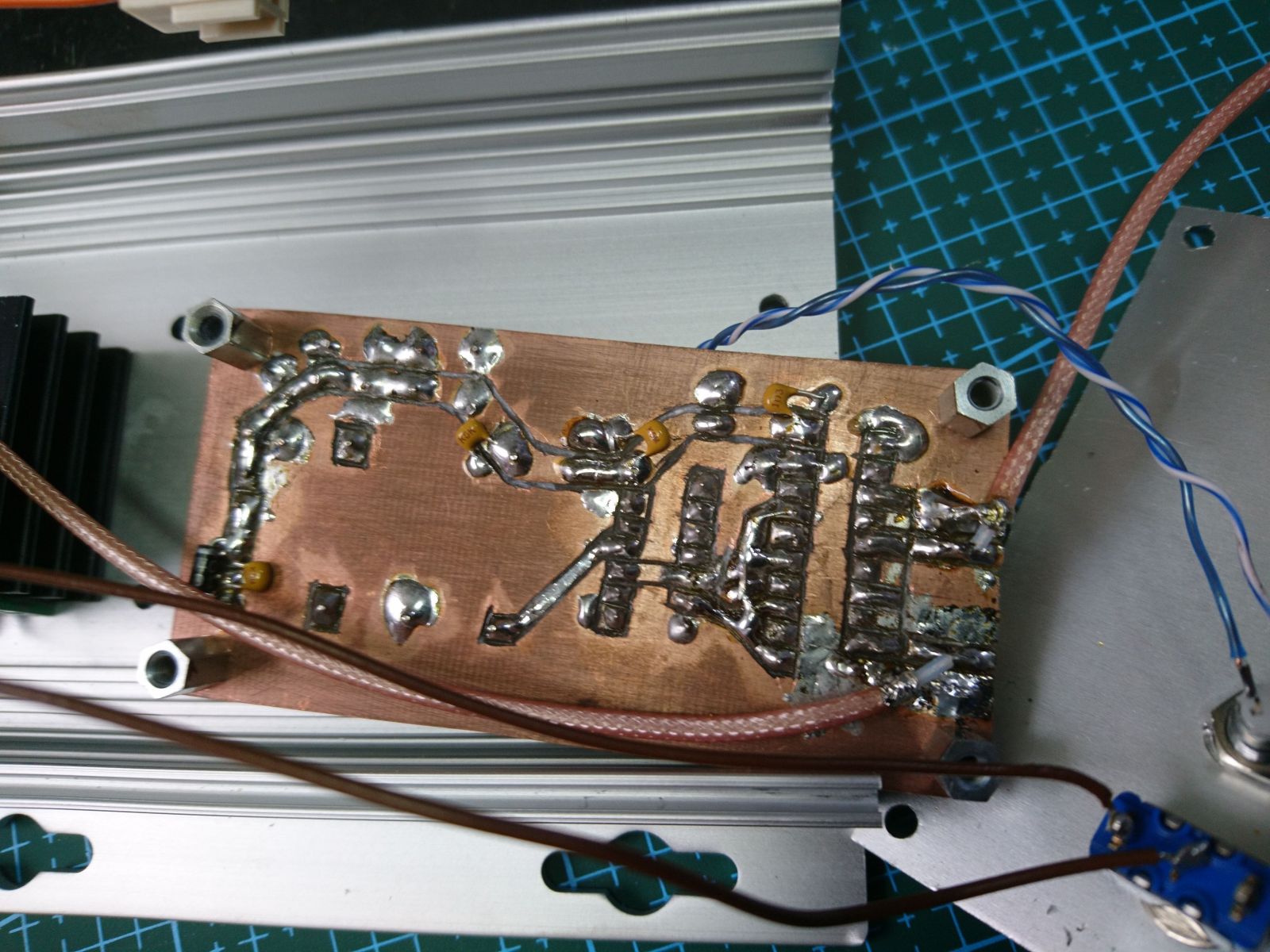

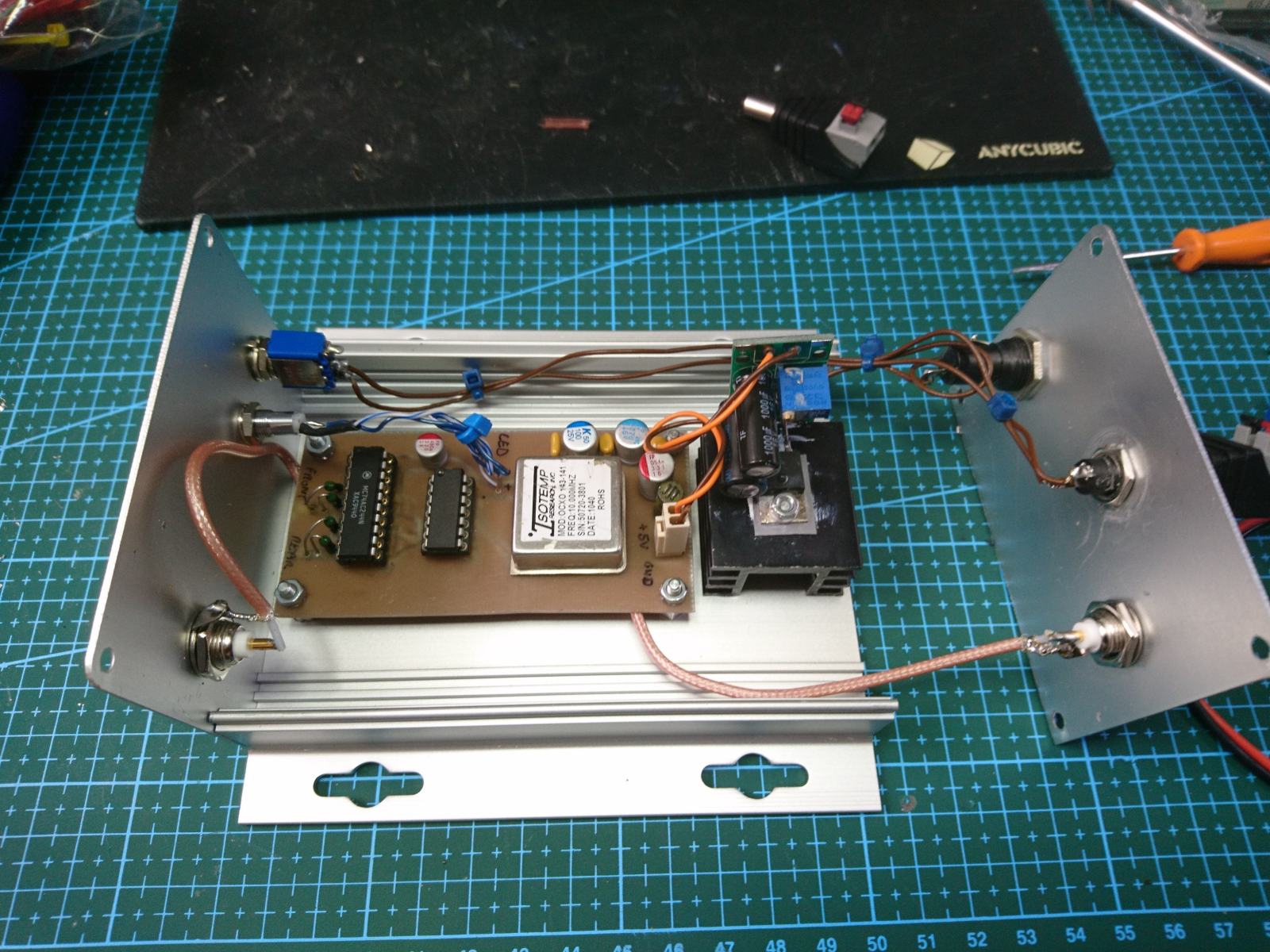

– Boîtier et PCB entièrement blindé
– utlise un OCXO « ISOTEMP RESEARCH 143-141 » de ultra haute stabilité avec chambre de température stabilisée: (OCXO143 Series; VDD: 5V, Pulling Range ±0.4ppm; Freq. Stability: ±20ppb; Temp. Range: 0ºC to + 70ºC; Sine Wave; Pin Out: Normal; Freq. 10.000000 MHz)
https://datasheet4u.com/pdf/1321979/OCXO-143.pdf

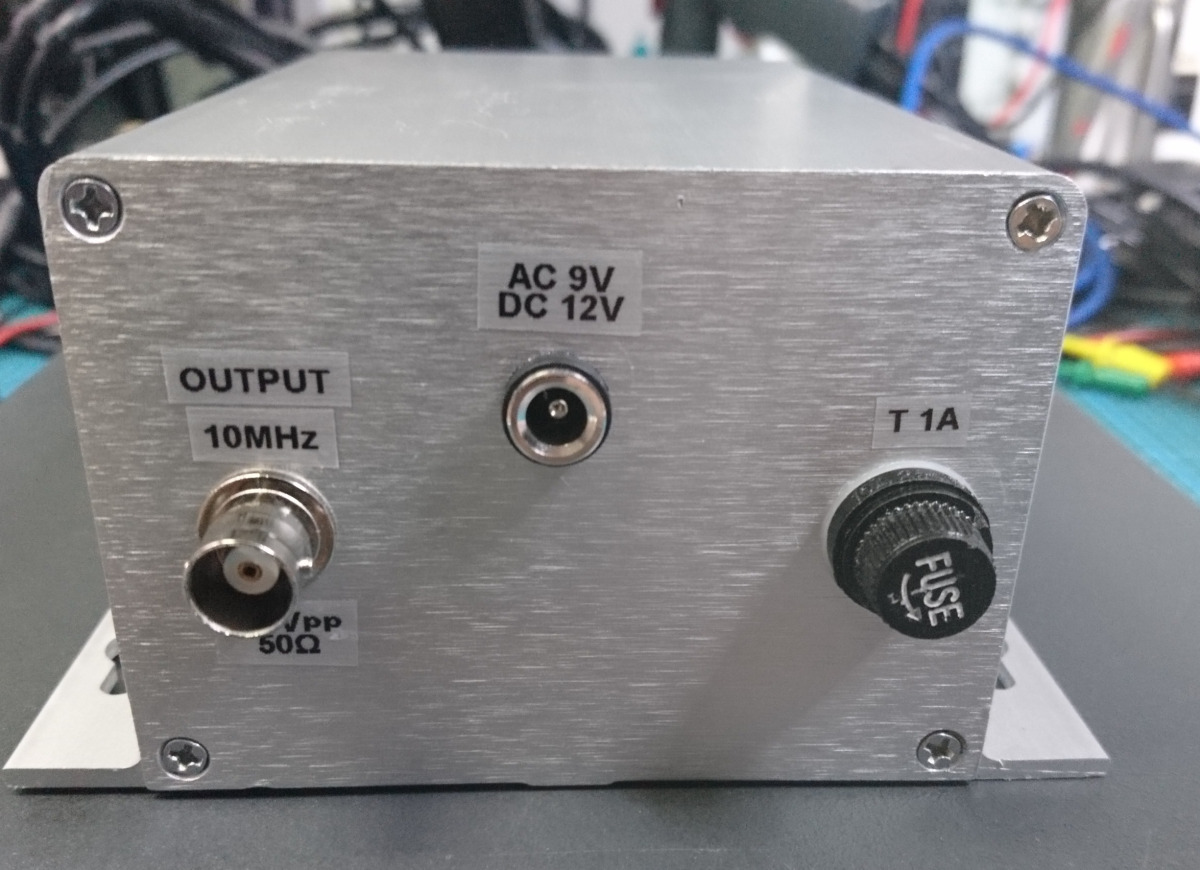

– 2 sorties de 50 Ohms avec buffers

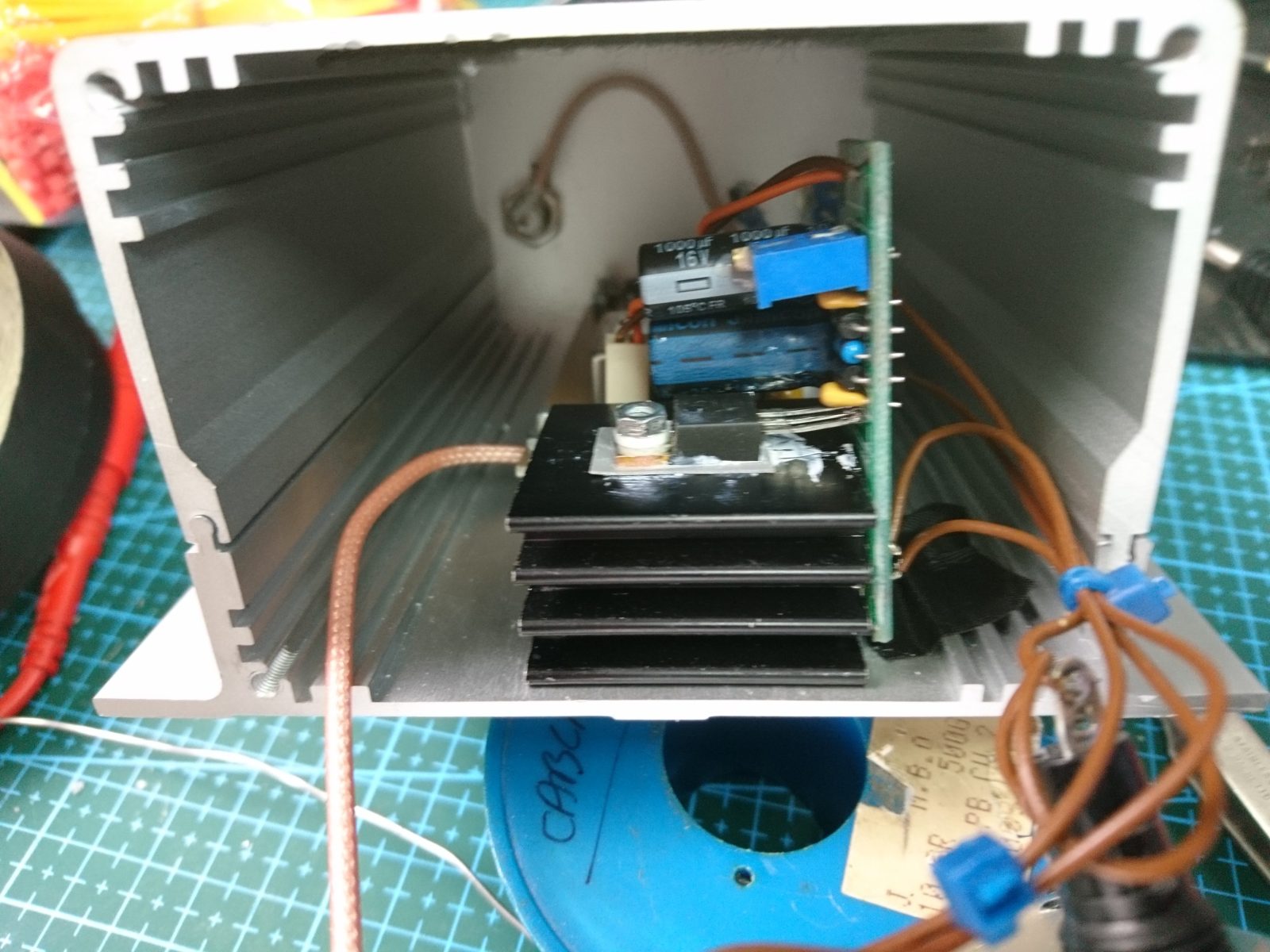

– Régulation interne par module LM317 (KIT chinois modifié , pas sur le schéma).
– Prise pour alimentation externe AC ou DC pour éviter les perturbations.

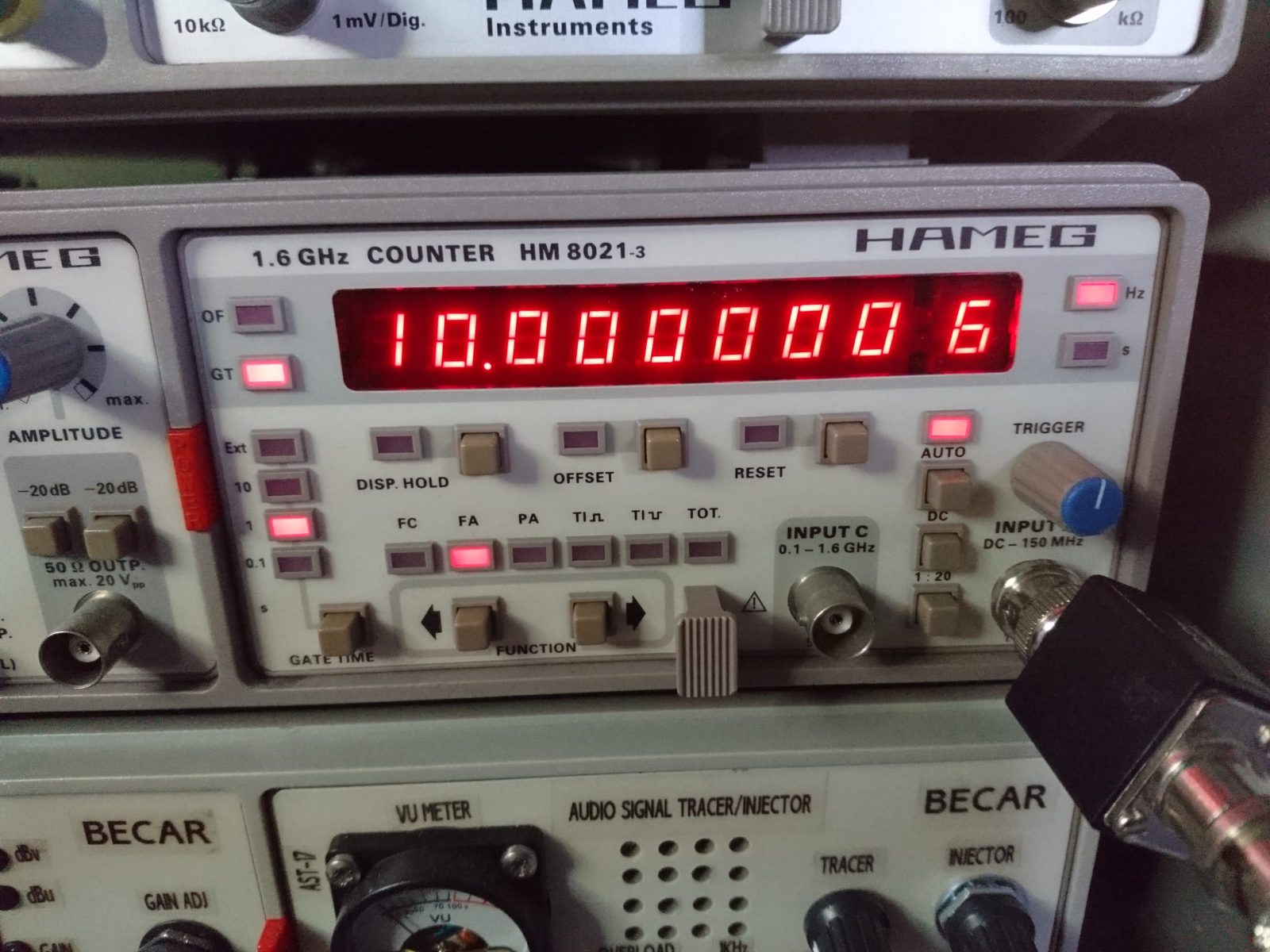

Mesure:

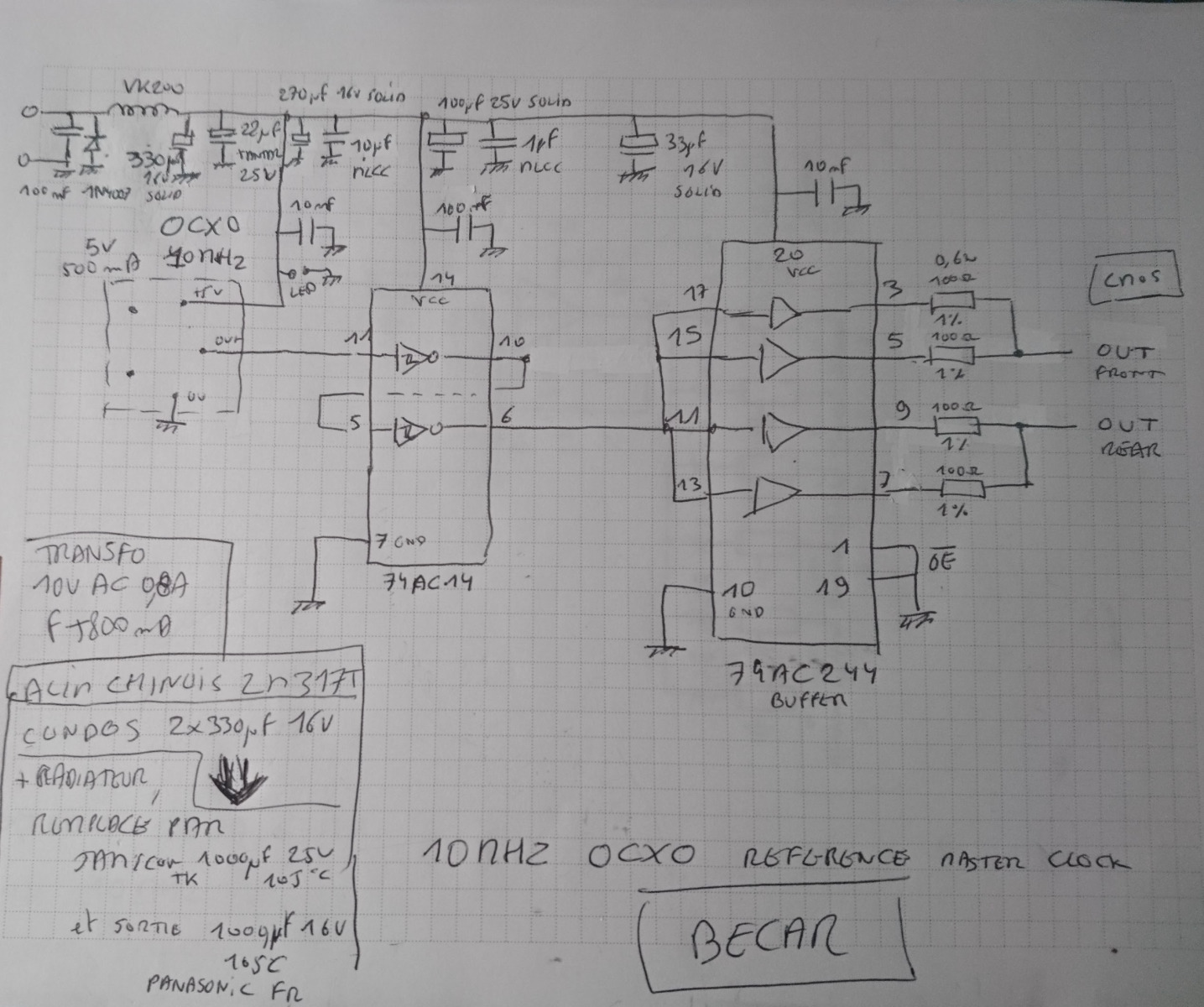

Schéma OCXO:
Galerie:
