CTE-23 – Continuity Tester Elektor
Voici la réalisation de mon testeur de continuité audible basse consommation d’après un ancien article de 1993 par F.Hueber de la revue Elektor.
Caractéristiques:
– Variation de la fréquence audible en fonction de la résistance
– tension de 8V avec un courant de 50µA rendant presque impossible d’endommager un composant lors du test
– Consommation entre 3 et 5 mA seulement avec alimentation par pile 9V
– entrée standard par fiche banane de 4mm

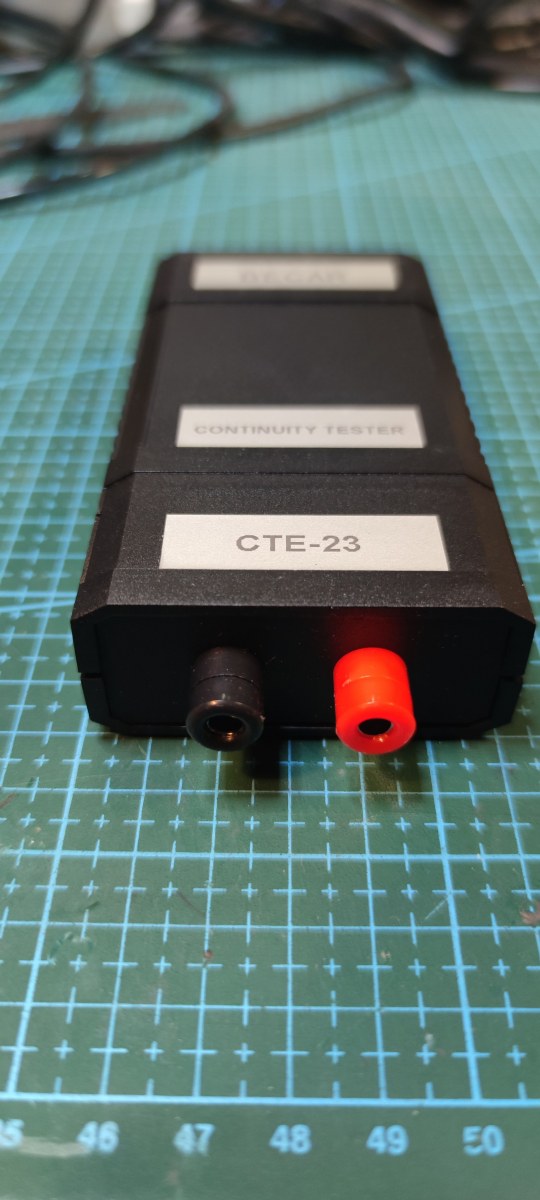

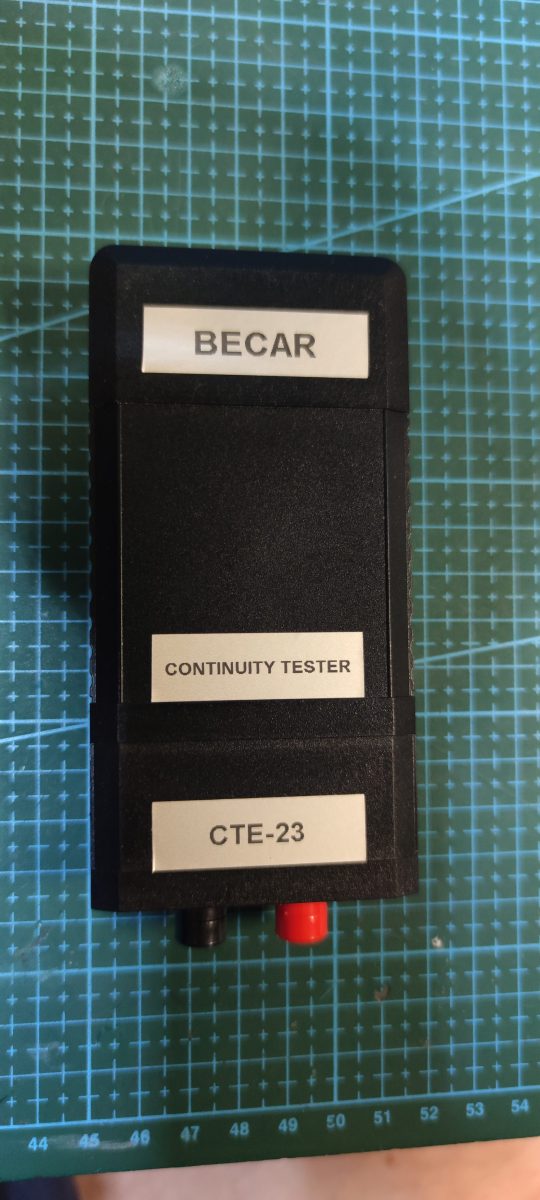

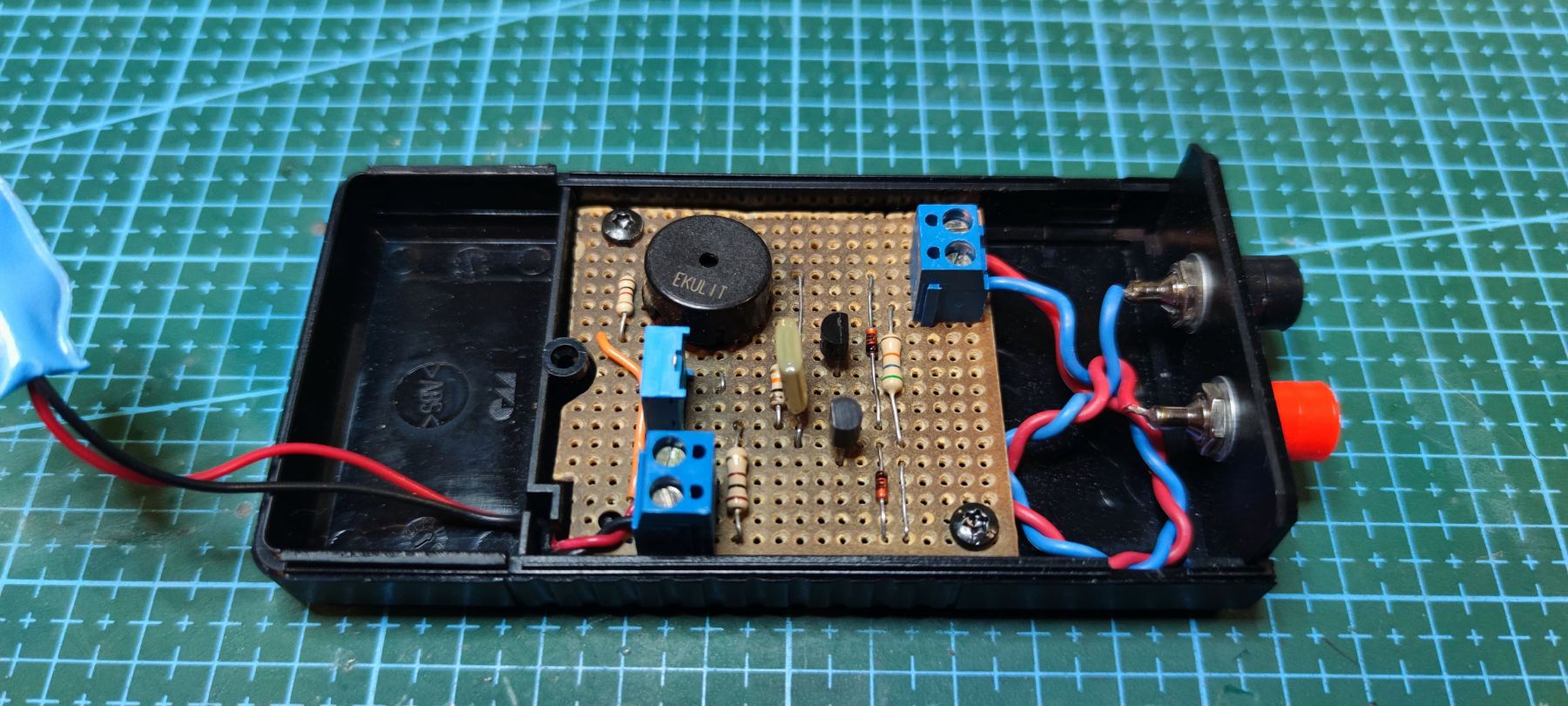

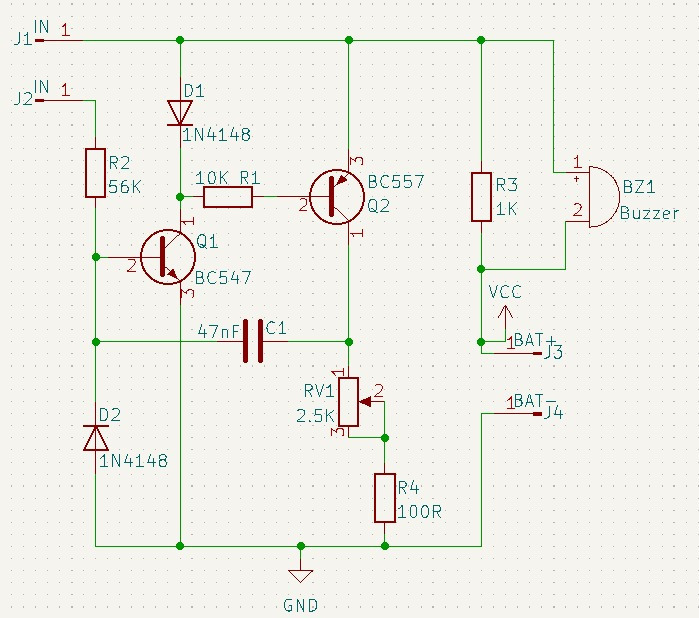

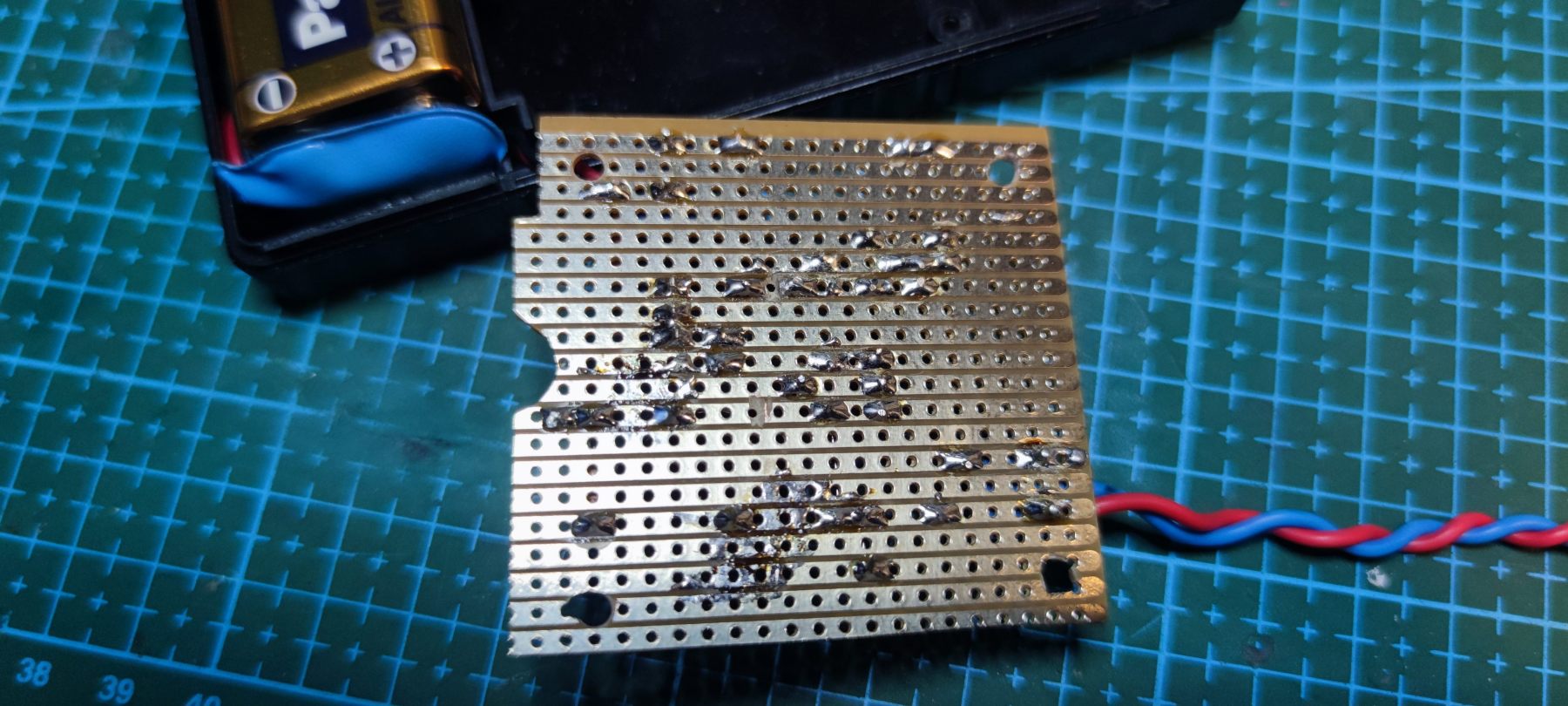

Galerie:
