Power Amp 5.0 (BPA5-50)

Mon ampli diy BPA5-50 est enfin terminé apres 18 mois de travail (que les weekends).

Caracteristique technique principale:

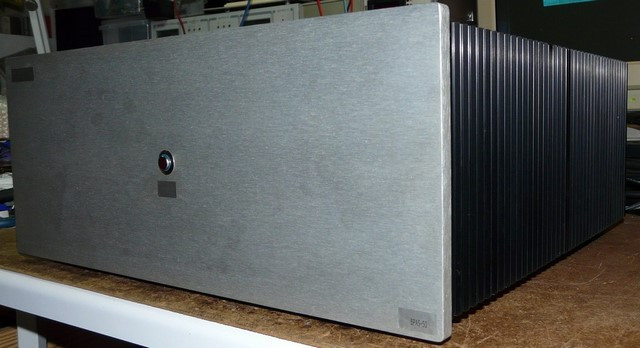

– Boitier 4U 360x400x165mm et façade avant aluminium brossé 10mm avec pieds amortisseurs, poids 24kg

– 50Watt RMS 8 ohms par voie (x5) complètement séparée (modules GainClone BrianGT LM3886 version BECAR)

– Composants de haute qualité : Condensateurs 105°C PANASONIC FC / WIMA  , Cablage avec du fil argenté et soudure argent/or etc …

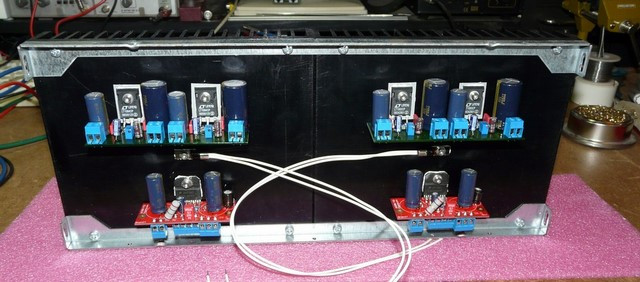

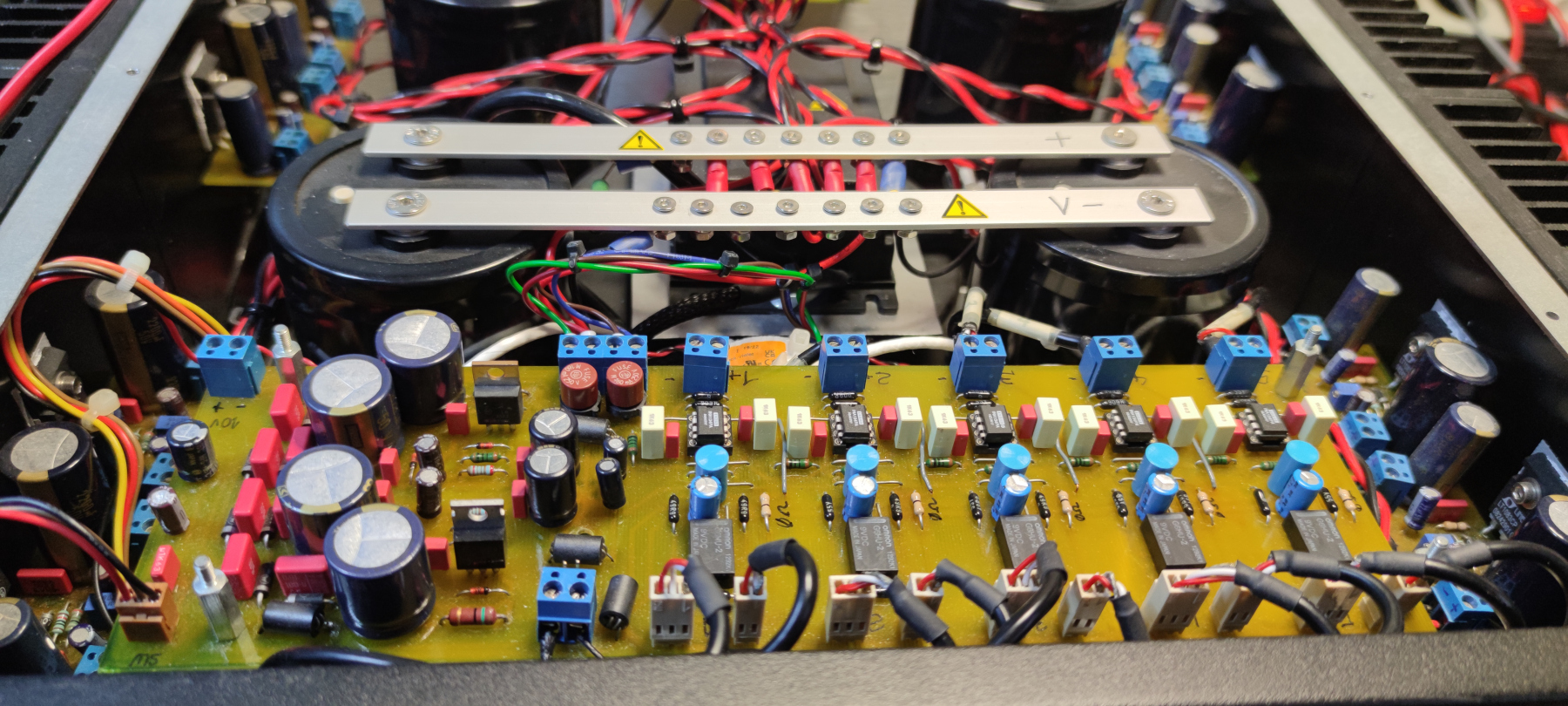

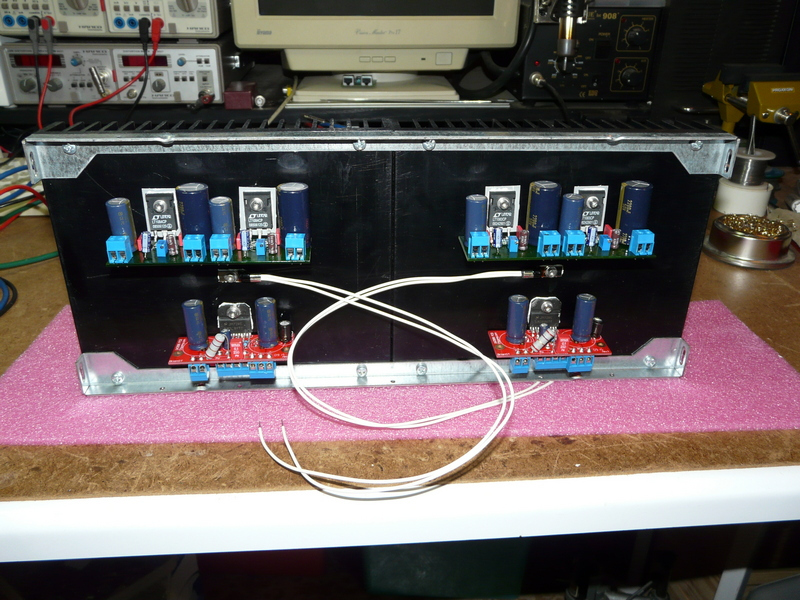

– Alimentation régulée et filtrée pour chaque voie par LT1083/LT1084 etc…

– Sans condensateurs en série sur le trajet du signal audio

– Dissipation passive totale

– Protection contre les problèmes de sous-tension sur les amplis

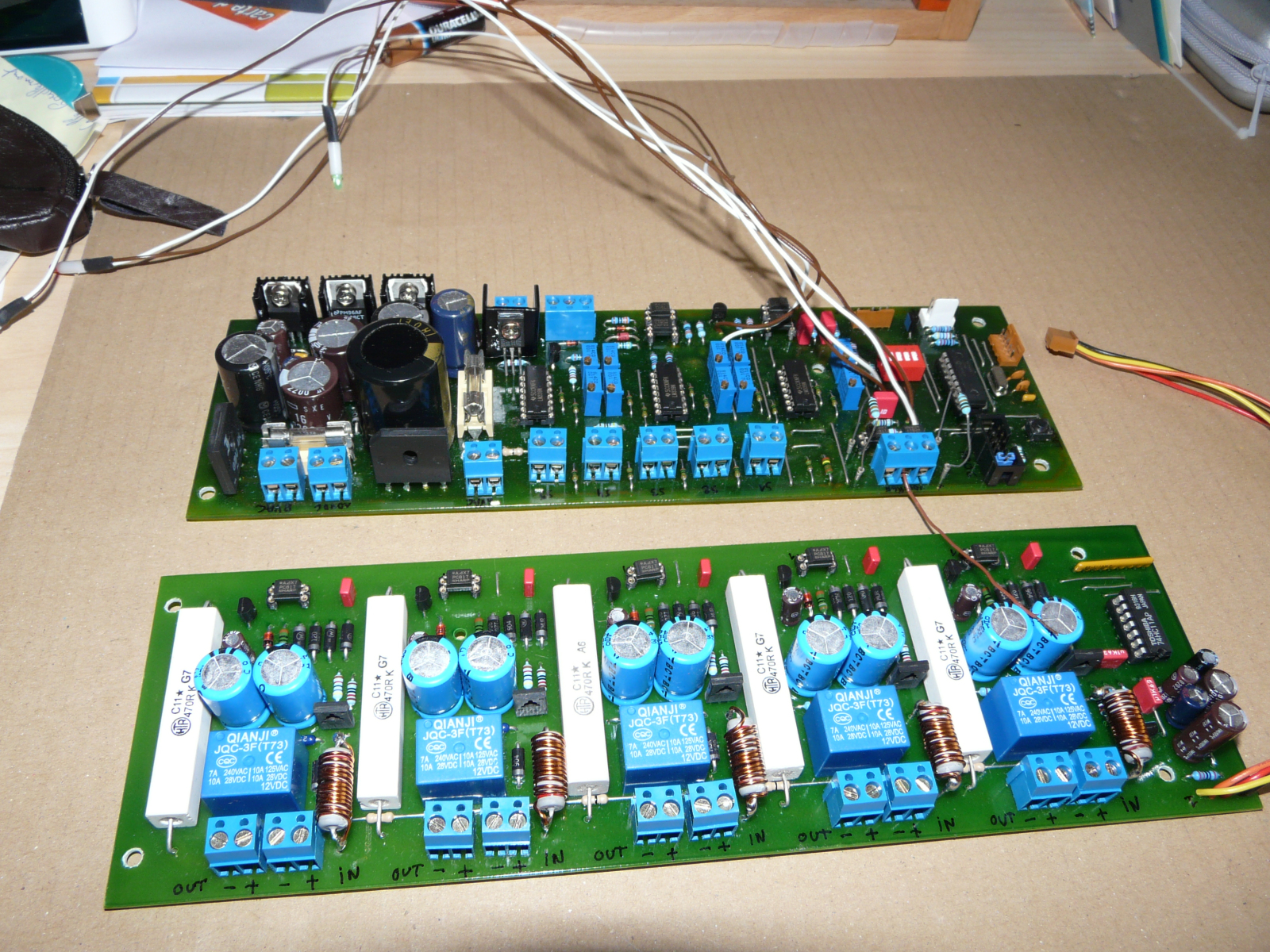

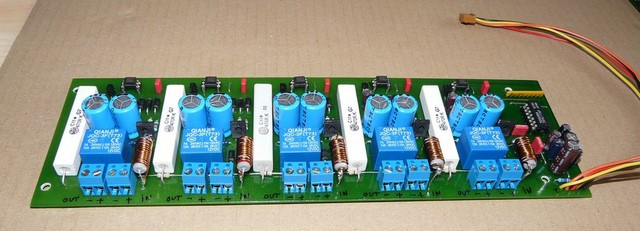

– Protection des HP contre les tensions DC et les bruits à la mise sous tension avec circuit opto-isolé

– Protection des amplis contre les surchauffes par protection (2 niveaux de températures)

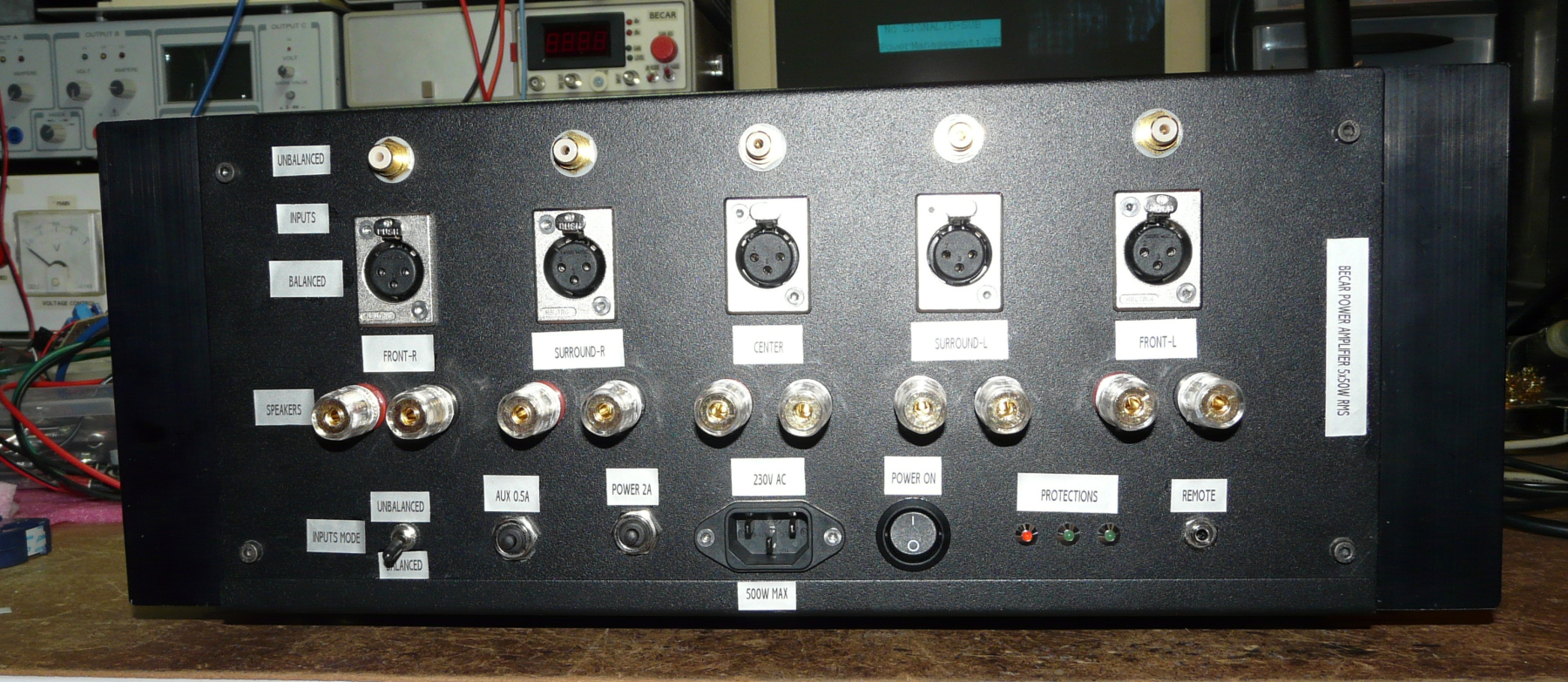

– Possibilité de commander à distance le démarrage, l’arrêt et indication protection via la liaison « Remote » opto-isolé

– Fonction StandBy, Power On et Protection visible par led Bleu sur face avant

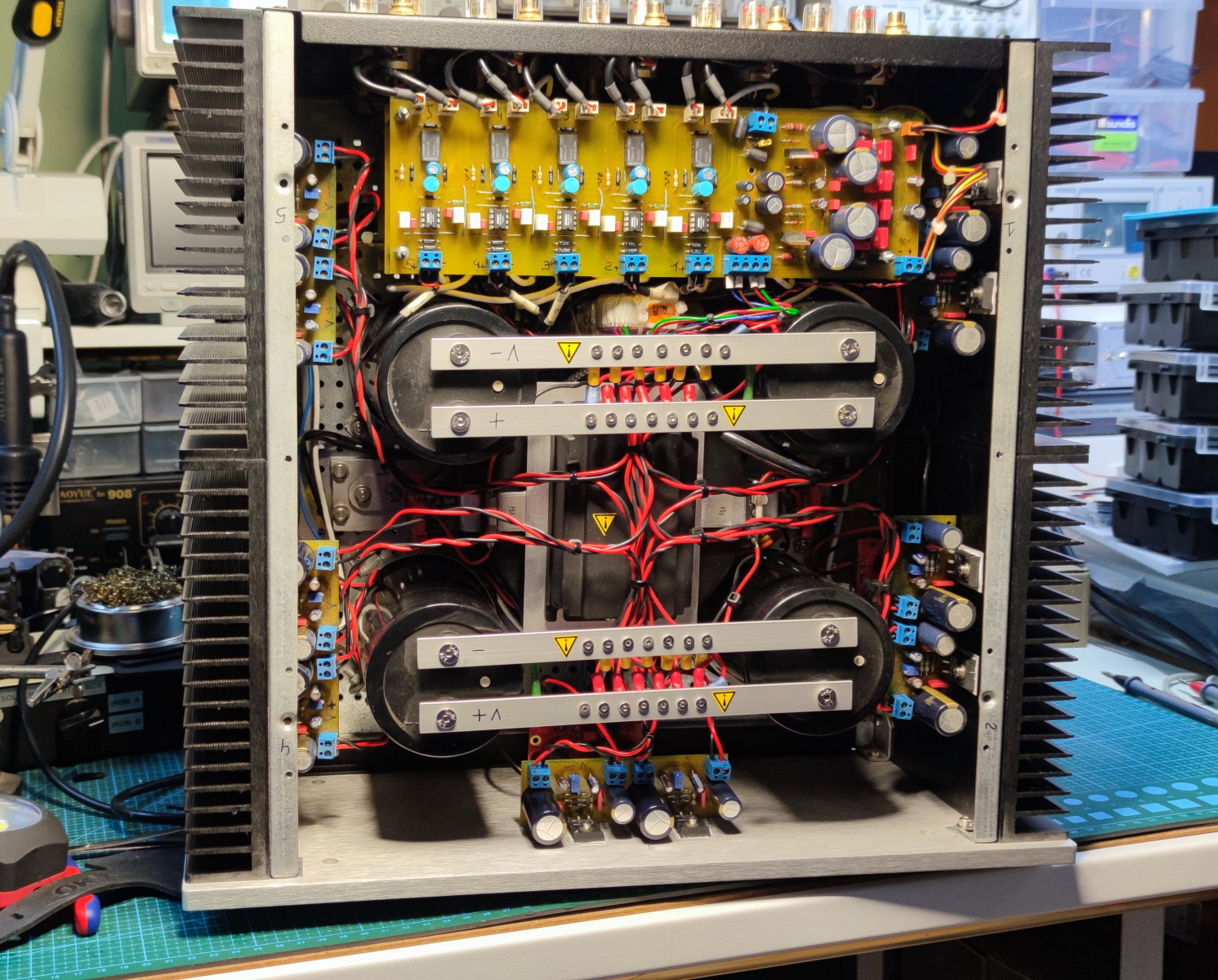

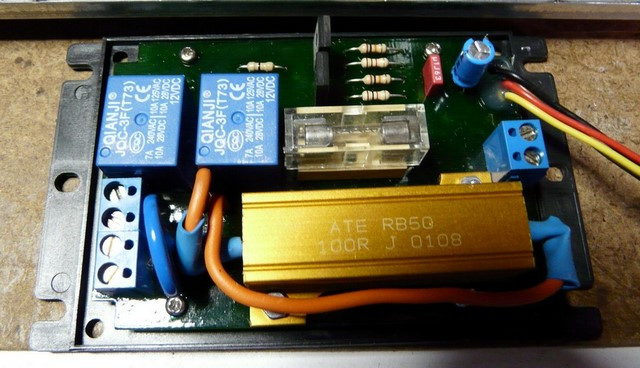

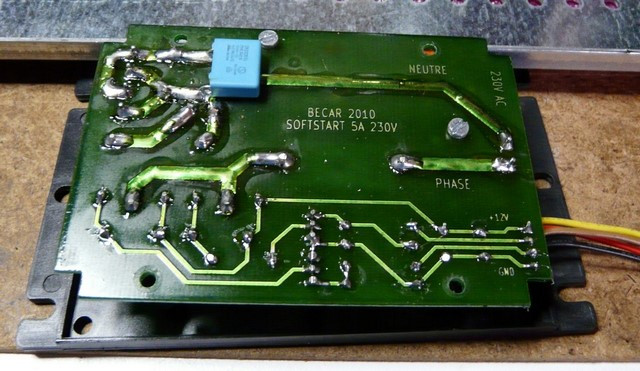

– Alimentation des Amplis par un transformateur torique moulé TALEMA ( 500VA) avec softstart et  filtrages par 4 x 27.000µF 63V 21 Amperes Low ESR S.L.C.E soit un total de 108.000µF et filtrage secteur par SCHAFFNER FN9222B

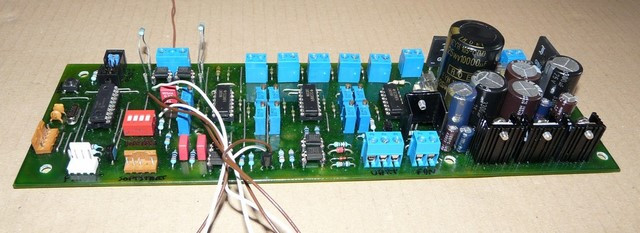

– Alimentation de la carte gestion et protection HP par transformateur torique (30VA)

– Alimentation de la carte entrée par transformateur torique (5VA) et circuit de régulation très faible bruit

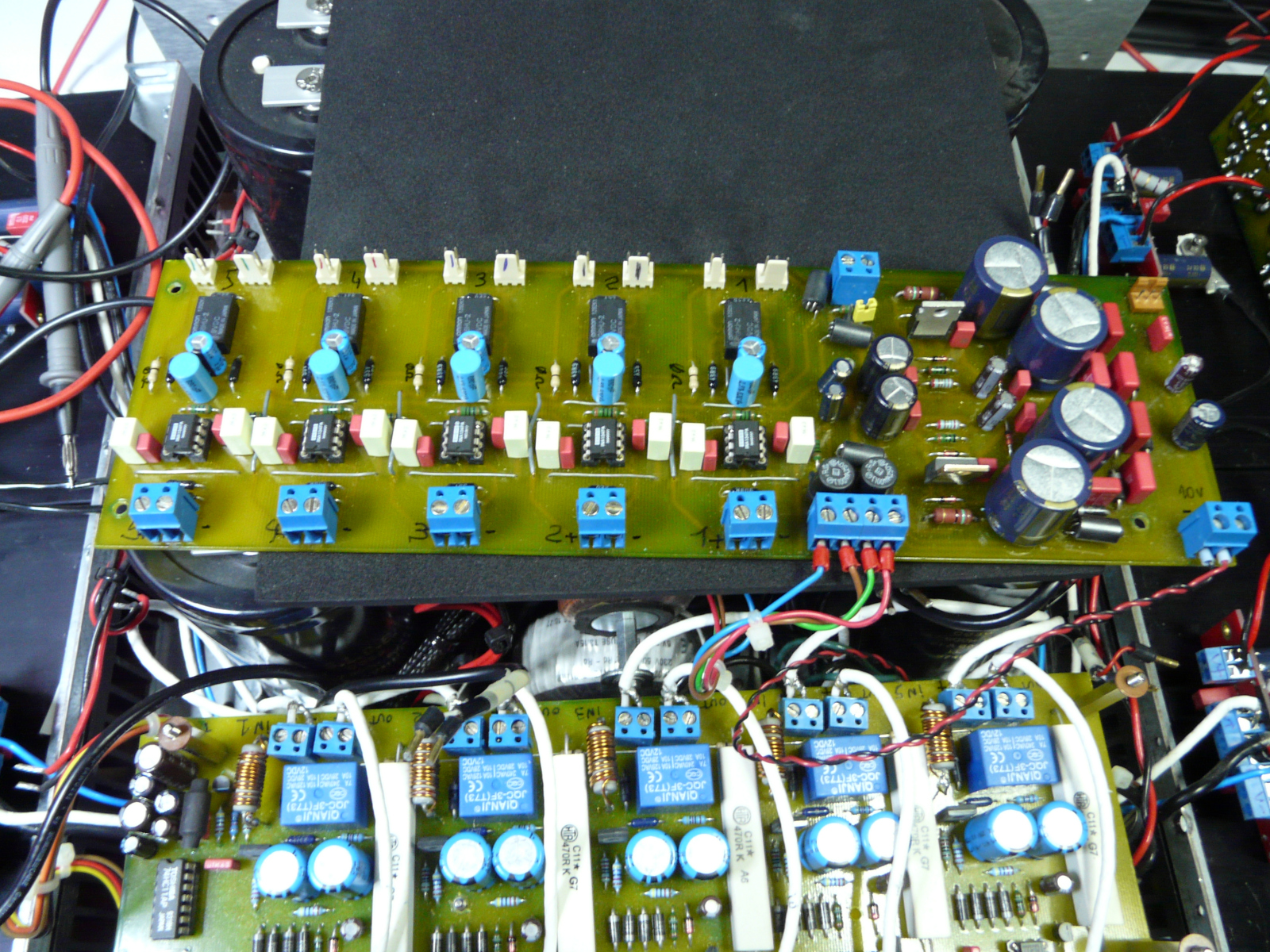

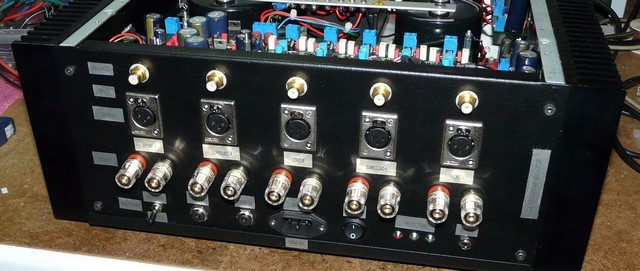

– Entrée Symétrique et asymétrique pour chaque voie, commutation du mode par relais , composants BB INA134 , relay OMRON ,filtrage massif et résistances de haute précision 0.1% 25ppm

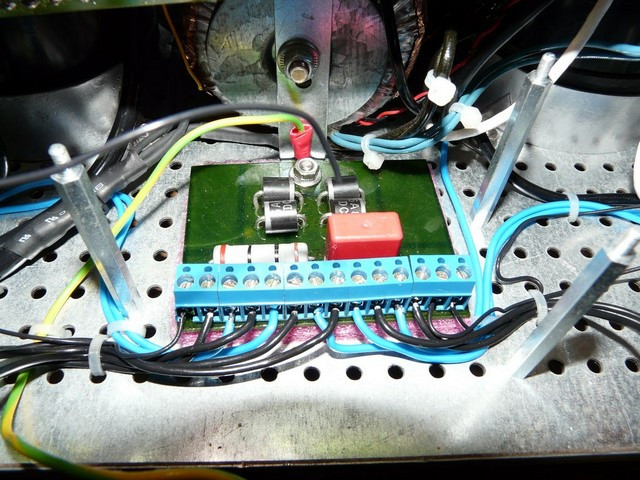

– Masse en étoile complète et utilisation d’un « High Current Safety Loop Breaker Circuit »

– Circuit de gestion de l’ampli assuré par microcontrôleur reprogrammable avec trigger.
