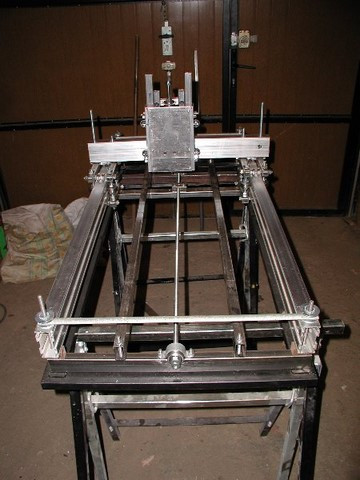

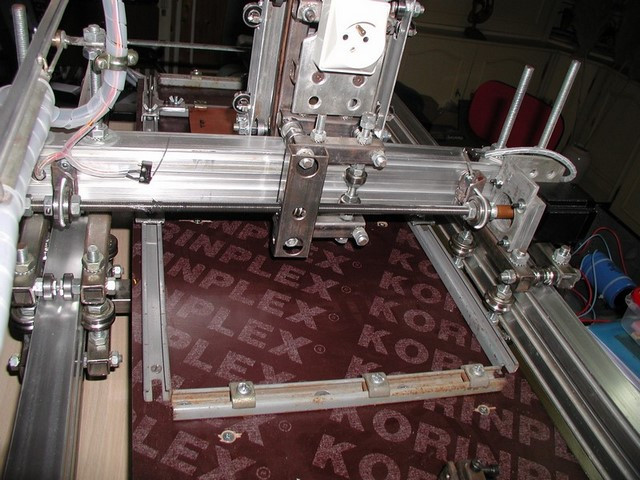

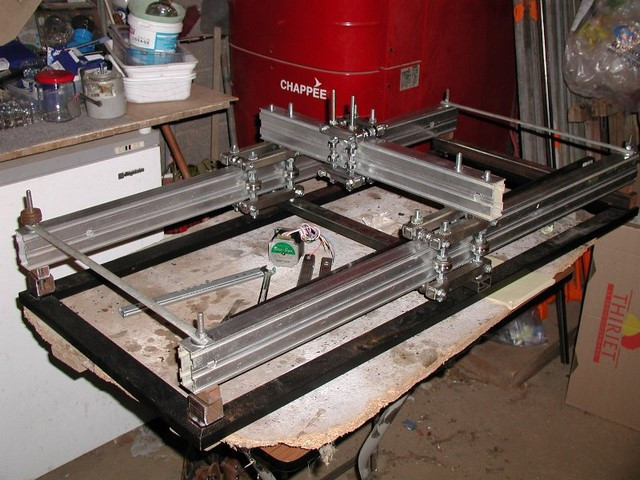

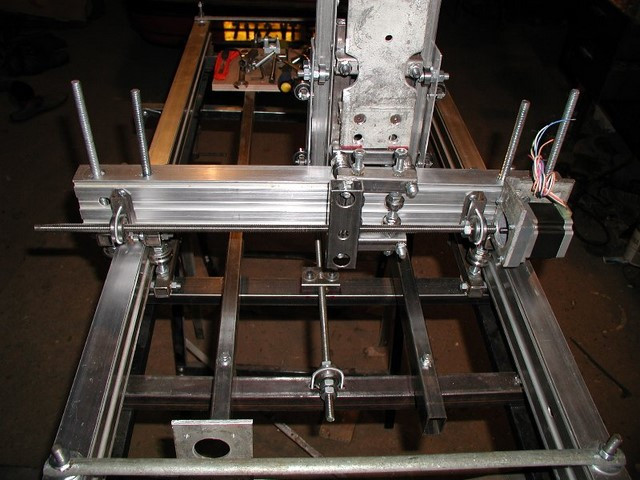

Chassis

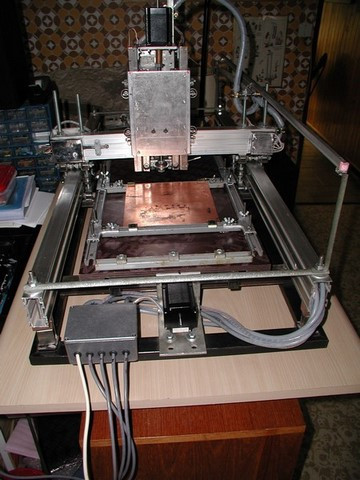

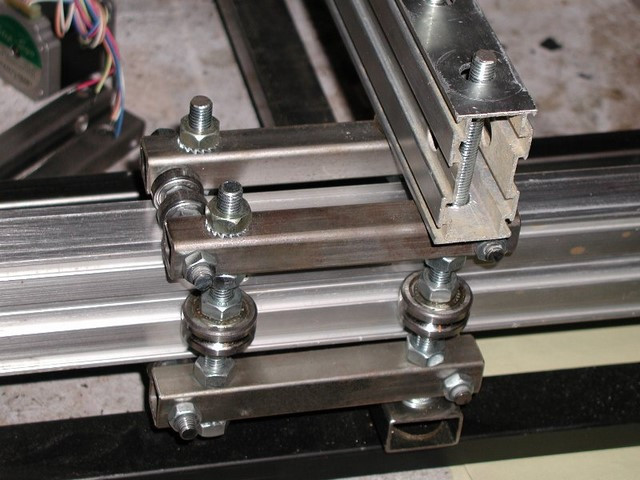

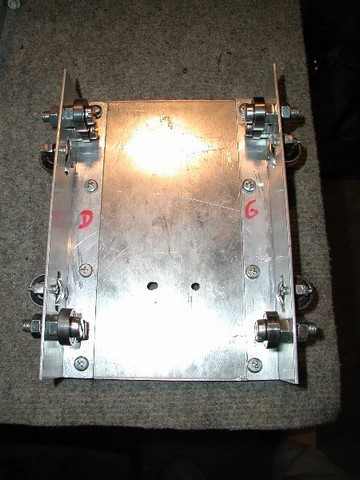

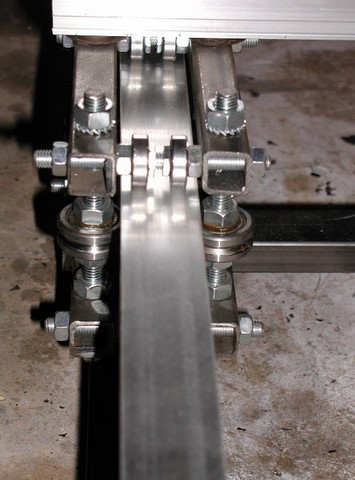

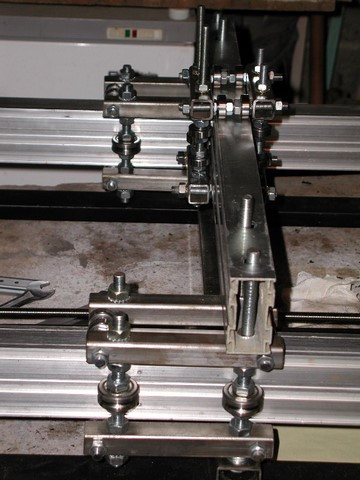

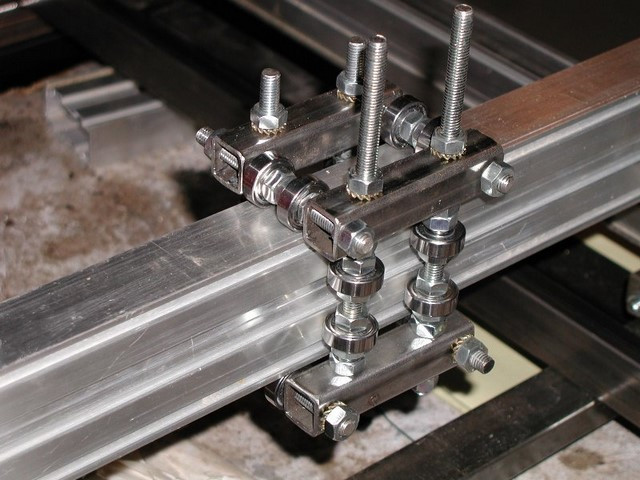

Ma cnc est réalisée avec des roulements à billes anti poussière (+40) pour tous les axes pour des raisons de coût.

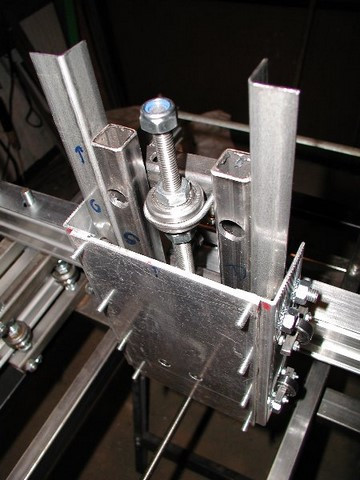

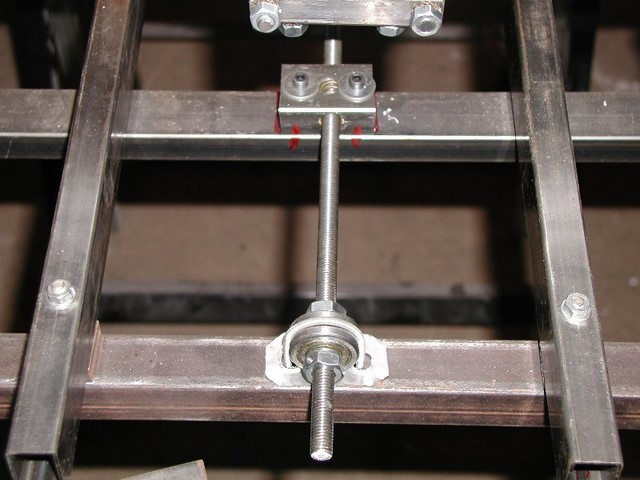

Les transmissions des 3 axes sont assurées par des tiges filetées de 10mm de diamètre en inox, soit 1.5mm/200 pas = 0.0075mm donc pour 1/4 pas = 0,001875 mm ( 2µm) théorique de précision.

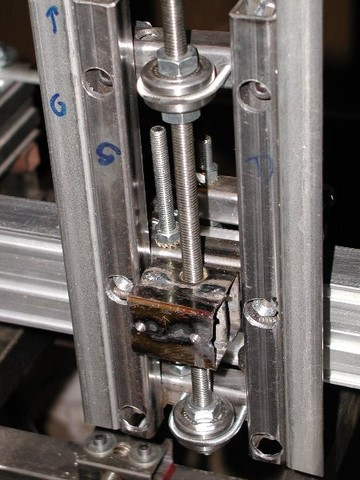

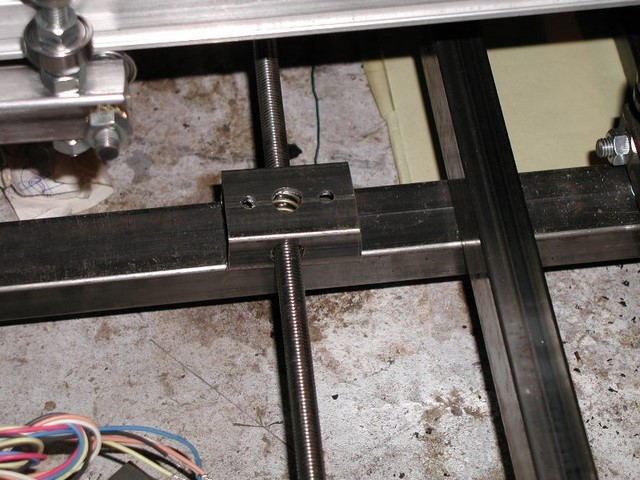

Les systèmes anti-jeux avec ressort sont réalisés avec des écrous en laitons.

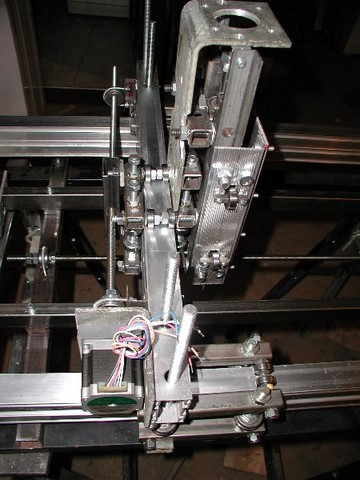

Les coupleurs d’axes sont réalisés avec des chevilles métalliques de 10mm avec bague qui pincent les axes moteurs.

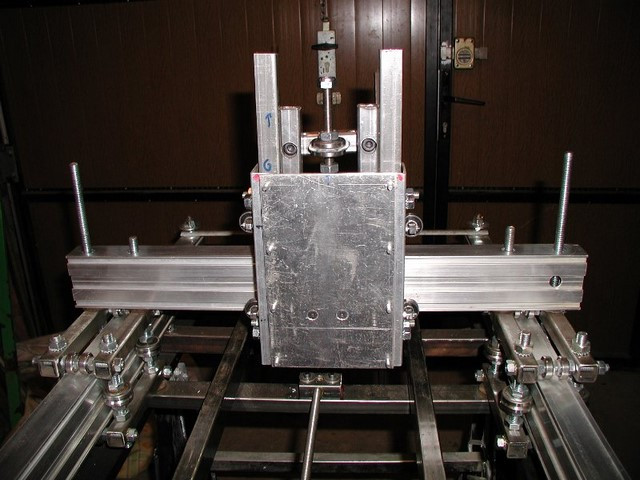

Le support broche aluminium provient d’un fournisseur allemand sur EBAY.

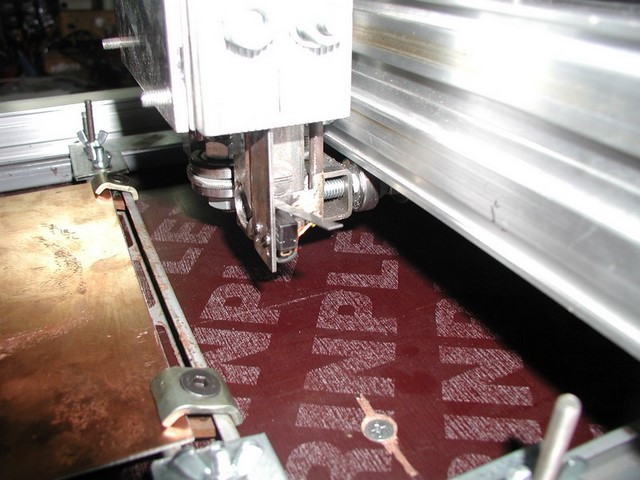

La broche est une KRESS 800 Watt (10.000 – 30.000rpm).
