Isolateur de ligne 230V

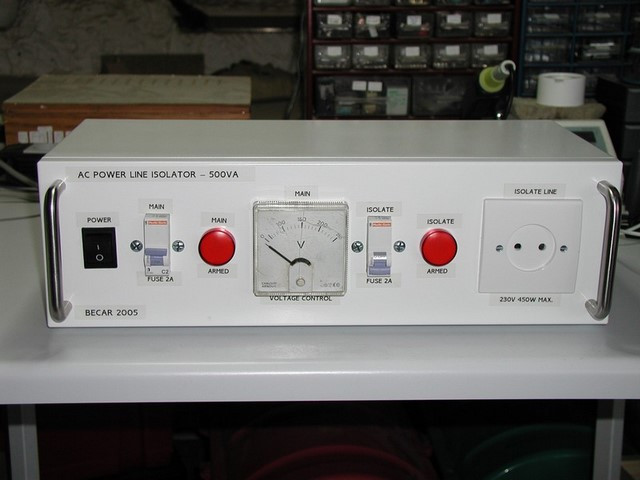

Voici les photos de mon « AC POWER LINE ISOLATOR » un isolateur de ligne 230V de 500VA.



Cet appareil est très utile pour la mesure de tension avec un oscilloscope, en effet en règle général, les masses des fiches d’entrée des signaux sont reliées a la terre et rende la mesure directe impossible.

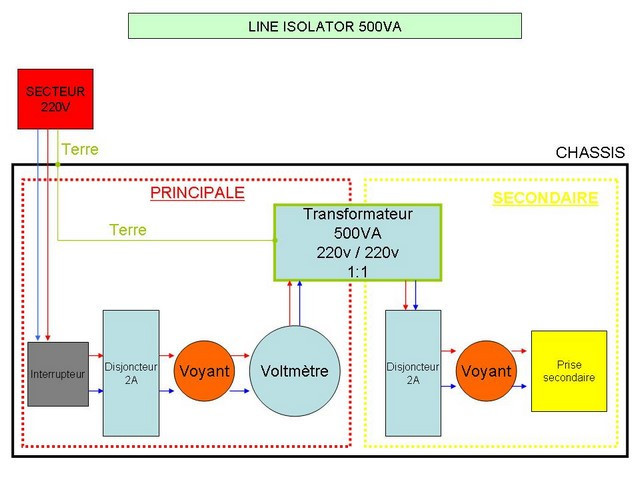

Le schéma de principe est fournit ci dessous.

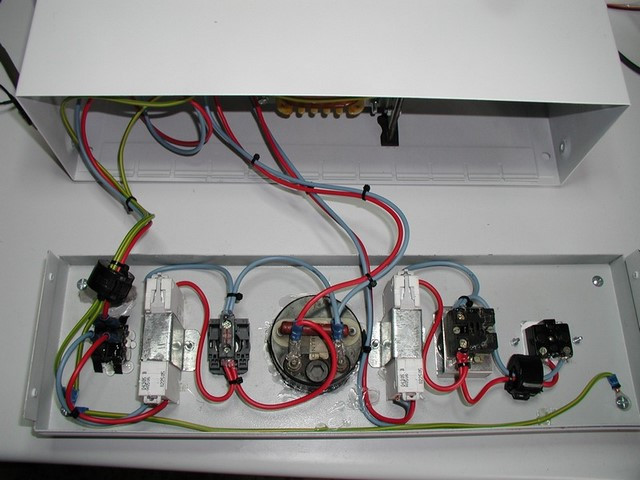

A noter que cette réalisation est équipée de 2 voyants LED 230V, mais lors de la mise en route la tension d’appel du transformateur a vide fournissait plus de 260V est grillé le voyant LED 230V secondaire, ne voulant pas incorporer un dispositif de limitation de tension ou de charge fictive, j’ai donc décidé de remplacé la led voyant de sortie par une ampoule de Frigo mais en conservant le cache rouge. Depuis plus aucun problème !
Le transformateur est disponible chez CONRAD.

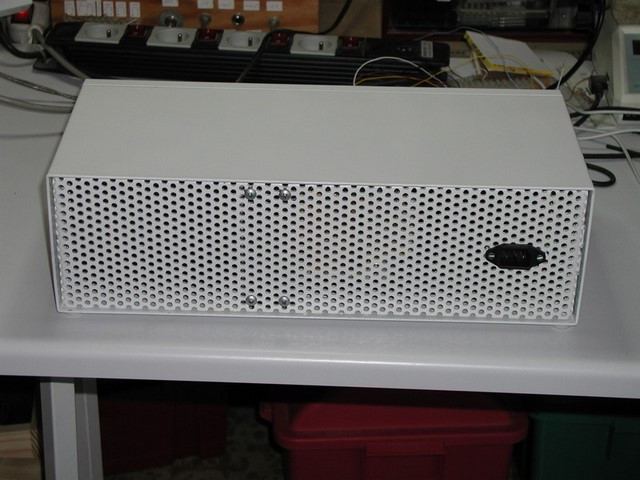

Le boitier de ma fabrication est peint avec de la peinture en bombe pour électroménager.
